革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE3」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材料: | 50Mn、42CrMo、QT | ギヤ比率: | 31:1 |
|---|---|---|---|
| 定格出力のトルク: | 600 Nm | トルクの保持: | 1500 Nm |
| トルクを傾けること: | 5800 Nm | 標準的な色: | RAL 9006 |
| バックラッシュ: | 0.1度以下 | 回転タイプ: | 二重軸線 |
| ハイライト: | 小さいたくさんドライブ,みみずドライブ モーター |
||

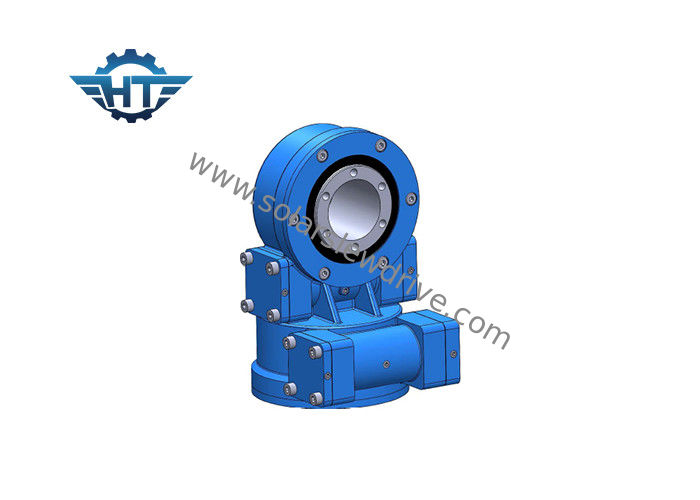

SDE3はモーター6つのPCSの太陽電池パネルの太陽能力別クラス編成制度のための二重軸線のたくさんドライブ単位と二倍になります
記述
たくさんドライブは軸および放射状力の並行伝達のために、また時を傾けることの伝達使用されます。たくさんドライブは球またはローラーの回転リング、油圧か電気ドライブおよび完全に封じられたハウジングから成っています。シリーズSEはみみずギヤによってドライブを設計されています殺害しました。
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. みみずドライブを中囲みます
3. 高い負荷を保障する多歯接触
4. 自動閉鎖機能
二重軸線の回転ドライブは二重軸線の太陽追跡者、heliostats、集中されたphotovoltaics (CPV)、および衛星アンテナで使用されます。
二重軸線の回転ドライブの技術的なデータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けますトルク（N.m）を | 保持しますトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3つ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
注目:上記の次元および変数は更新済であるかもしれませんまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照して下さい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく色は利用できます;私達の標準的な色はRAL 9006です。
Applicatons
二重軸線の太陽能力別クラス編成制度のための回転ドライブ
衛星能力別クラス編成制度のための回転ドライブ
濃縮物PVの能力別クラス編成制度のための回転ドライブ
