起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo | モデル: | SDE7 |
---|---|---|---|
ギヤ比率: | 57:1 | 出力トルク: | 0.8のkNm |
トルクの保持: | 6 kNm | トルクを傾けること: | 9.2 kNm |
起源の場所: | 中国 | ブランド名: | Hangtuo |
ハイライト: | 小さいたくさんドライブ,みみずドライブ モーター |

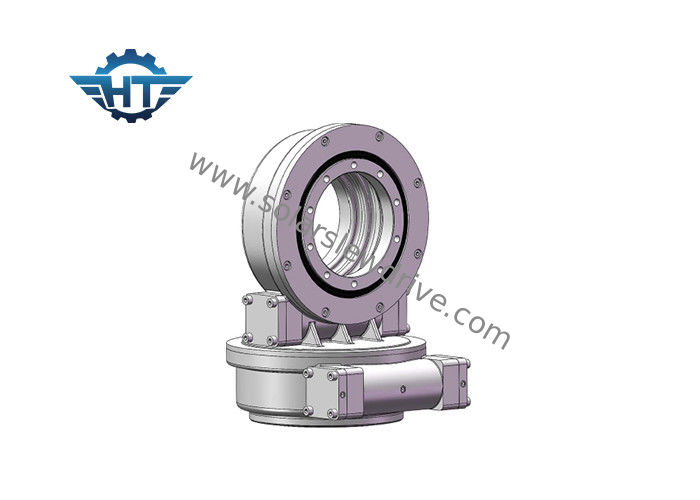

主にPV、STPのCSPの太陽能力別クラス編成制度に使用する私達のSDEシリーズ回転ドライブ。
私達の他のタイプの回転ドライブは構造の塗布のために広く利用されています、トラック クレーンのような、manlifts、回転盤、港の機械類、モジュラー車、小さい風力システムおよび衛星通信、重負荷の運送者、橋点検装置、望遠鏡の働きプラットホーム、バスケットの回転子の条件、ヨット クレーン、コンクリートミキサー車、掘削機、等。私達はまた回転ドライブと一致するために回転のberarings、油圧モーター及びDCモーター回転ドライブの多数のサイズを提供して、も。プロダクトは世界中に輸出されました。
特徴
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転して下さい
4. 静的な自動閉鎖機能をよくして下さい
インストール手順
横の取付け及び縦の取付けは、下の映像を見ます。
牽引の単一のsleiwngドライブは二重軸線の回転のドライブを達成できます。
1つの二重軸線の回転ドライブは二重軸線の回転のドライブを達成できます。
1の線形アクチュエーターを搭載する1つの回転ドライブはまた二重軸線の回転ドライブを達成できます。
SDEの回転ドライブのパフォーマンス・チャート
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3つ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
注目:上記の次元および変数は更新済であるかもしれませんまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照して下さい。
私達のパッキング及び輸送
すべてのたくさんドライブはfumigrationなしの木の場合と詰まります。
サンプルおよび小さい貨物交通機関のためのTNT、DHL、UPS、EMS、Federal Express、等のような海の交通機関、航空輸送、道の交通機関、明白な支えて下さい。
