起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo | タイプ: | みみずおよびwormwheel |
---|---|---|---|
生命時間: | 30年 | 適用: | 二重軸線の太陽追跡者 |
ギヤ比率: | 57 | 封じられたハウジング: | はい |
バックラッシュ: | 0.1度以下 | Effeciency: | 40% |
ハイライト: | 回転リング ドライブ,小さいたくさんドライブ |
50Mn/42CrMo太陽追跡者のためのトルク13 KNmを保持する物質的な二重軸線のたくさんドライブ
記述

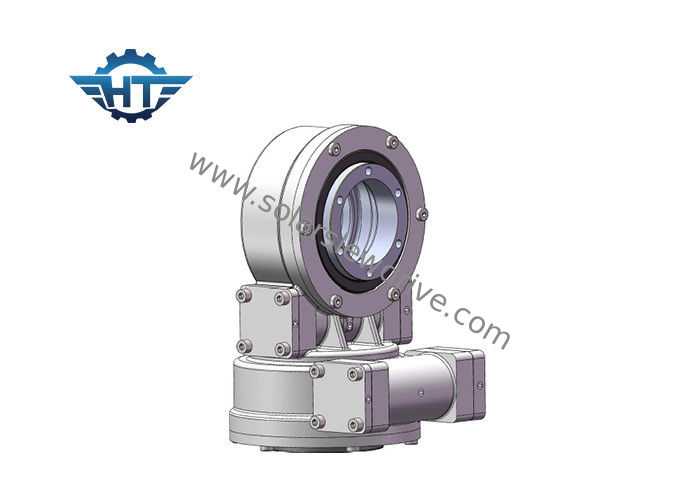

二重軸線の太陽追跡者のためのSDE7回転ドライブ
銘柄:HT
型式番号:SDE3A
条件:新しい
提供される売り上げ後のサービス:利用できる機械類を海外に整備するために設計します
出力トルク:2000 N.m
時のトルクを傾けること:13500 N、m
トルクの保持:13200 N.m
軸評価:34 KN
放射状の評価:58 KN
ギヤ比率:57:1
精密の追跡:≤ 0.1°
モーター:12V、24VのDCモーター、380Vの220V ACモーター
純重量:56のKg
受渡し時間:15仕事日以内に確認された順序および支払が受け取った後。
利点
方位角及び高度の結合され、囲まれていた設計は追跡の精密および発電の効率を改善できます。
結合された設計の達成されたよりよい剛性率、より強く、砂漠他の粗い環境に抗することできる耐衝撃性を使用してFRB。
性能
たくさんドライブ最高制御および動きサポートを与える使用によって特許を取られる砂時計みみずの技術。私達のみみずギヤは標準的なみみずより高い歯の約束である砂時計ねじからのリング ギヤのピッチ ラインの5本から11本の歯を従事させ、変速機により大きい安定性および強さを与えます。砂時計の技術についての詳細を学んで下さい。
適用
二重軸線の回転のdrivesareの二重軸線の太陽追跡者のための共通の回転ドライブ塗布、heliostatsおよび集中されたphotovoltaics (CPV)のような、および衛星またはレーダーの皿。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいます。
SDEの二重軸線のポジシァヨナーの指定
1) 太陽追跡者の相対的な回転部品のために広く利用されたSDEシリーズ回転ドライブ。
2) 太陽PVの二重軸線の追跡者および太陽
信頼性
SDEの二重軸線の回転ドライブは精密な3D位置の30年分野の生命の間確実です。SDEドライブは単一ドライブで有効な、信頼できる解決を作成します。私達は分野の生命を最大にするためにISO 9001のセリウムの証明によって置かれる標準を使用して私達の部品および原料すべてを修飾します。
SDEシリーズ技術的なデータ
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3つ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
