革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE21」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材料: | 50Mn、42CrMo、QT | モデル: | SDE21 |
|---|---|---|---|
| トルクの保持: | 89 kNm | トルクを傾けること: | 65 kNm |
| 効率: | 40% | 軸方向荷重: | 337 kN |
| ラジアル荷重: | 640 kN | 色: | RALコードに基づく |
| ハイライト: | 回転リング ドライブ,小さいたくさんドライブ |
||

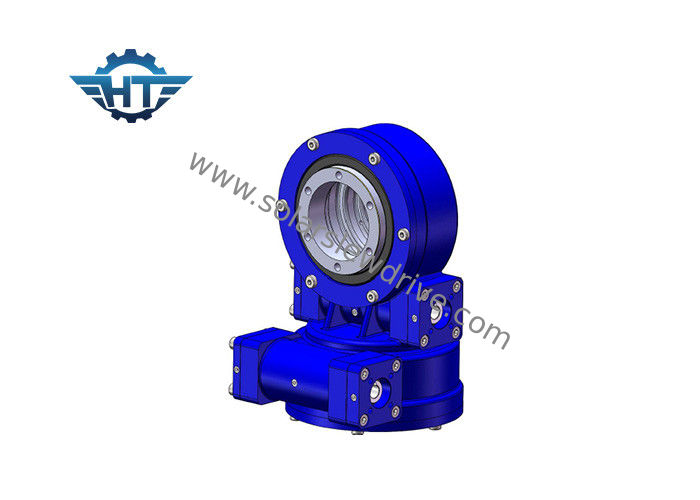

二重軸線の自動太陽能力別クラス編成制度のための低雑音SDEシリーズたくさんドライブ変速機
記述
二重軸線の太陽追跡者は二重軸線の太陽追跡者の回転ドライブのような移動プラットホーム、固定プラットホーム、連続鎖、平行鎖および運転装置を含んでいます。移動プラットホームは連続鎖によって支えられ、平行追跡のメカニズムを形作る平行鎖によって運転されます。二重軸線の太陽追跡者のためのたくさんドライブは縦および横の斧のまわりで回るために移動プラットホームを運転するために動きに平行鎖を運転するように形成されます。現在の発表の二重軸線の太陽追跡者の回転ドライブに高い剛性率のより大きいワークスペースが、よりよい追跡の性能および利点、低負荷の消費、小さい運転トルクおよび低い慣性、等があります。
主変数の語集
時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷です。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆します。
放射状の負荷:回転軸受けの軸線に垂直に荷を積んで下さい
軸負荷:回転軸受けの軸線に平行に荷を積んで下さい
トルクの保持:それは逆のトルクです。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれます。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回り、こうして呼びました自動閉鎖とできません。
SDEモデル パフォーマンス パラメータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けますトルク（N.m）を | 保持しますトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
