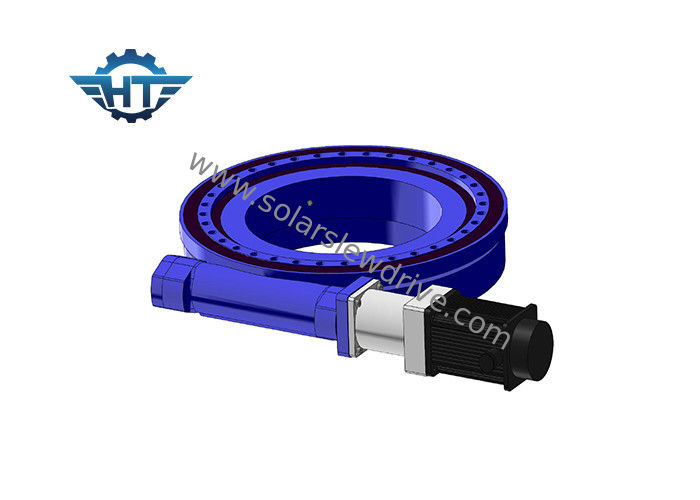

革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SE21」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| モデル: | SE21 | ギヤ比率: | 125:1 |
|---|---|---|---|
| 色: | 要求されるRAL 9006または | 応用: | 太陽追跡者 |
| 起源の場所: | 常州、中国 | 運転者: | 220VAC/380VAC/24VDCモーター |
| 保証: | 5~10年 | 証明書: | ISO9001のセリウム |
| 取付け: | 横および縦 | みみず: | 囲んで下さい |
| ハイライト: | みみずドライブ変速機,みみずギヤ回転リング |
||
21インチのの高さのトルクの海洋クレーンおよび坑夫のための油圧モーターを搭載する単一の軸線の回転ドライブ
短い導入
今ではSEは回転ドライブをでしたり風力のような機械類、軍装置、坑夫sとまた太陽追跡者のようなクリーン エネルギーの動きに動力を与えるのを助けることができる市場concertrated太陽エネルギーの場所の最も普及したタイプ、addtionで、医療機器、林業、廃棄物管理および産業ポジシァヨナーのような他の区域でまた適用することであることができる囲んだ。要素からの全体保護があるようにハウジング十分に二重囲むみみずのgearsetのようなすべてのドライブ部品を、惑星の伝動装置および回転盤軸受けは内部に閉じ込める。封じられたドライブはために労働者の土地を選定するためにmotiontoの部分は傷つくことを避けることを見ないために中取付ければまた有利である。
SEの回転ドライブは同じ変速機からの負荷把握および回転トルクを要求する仕事にとって理想的である。fully-enclosed Hangtuoの特許を取られた砂時計みみずの技術と、か最高の負荷把握および効率のために円錐形ドライブおよび二重囲むみみずのgearsets、必要なところに来る。各サイズは信頼できる性能のために厳格に1インチからの25インチへのタイプ範囲テストされ1.8kNmにトルク、0.3Nmに出力トルクの21kNm、1つのkNm、および31:1 150までの変速機の縮小率の保持の89kNmを時の積載量の転覆の346 kNmに作り出す:1。
SEの回転は技術的なデータを運転する
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
取付け
縦の取付け
引く上部を示すよりよい保護のための太陽適用に回転ドライブを取付けることを助言する。
他の適用のために、取付けの方向は保護レベルの評価に基づき、それはよりよい保護のためによりよい。
横の取付け
逆さま回転ドライブを方位角の軸線によりよい保護のための太陽適用に取付け、高度の軸線のための保護を加えることを助言する。
他の適用のために、取付けの方向は保護レベルの評価に基づき、それはよりよい保護のためによりよい。
SE21のために、私達は水平に取付けられていることを推薦した。
SE21の性能のテーブル
| モデル | 横のインチみみずドライブ |
| 比率 | 125:1 |
| IPの等級 | IP66 |
| 定格出力のトルク | 16 kNm |
| トルクを傾けること | 271 kNm |
| 軸負荷 | 1600のkN |
| 放射状の負荷 | 640 kN |
| トルクの保持 | 65 kNm |
| 効率 | 40% |
| 精密 | ≤0.1 ° |
| 自動閉鎖 | はい |
| 重量 | 140のkg |
| 働く温度 | -30~+120 ℃ |
