起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE7 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
モデル: | VE7 | ギヤ比率: | 57:1 |
---|---|---|---|
アプリケーション: | 太陽追跡者 | 起源の場所: | 常州市, 中国 |
ドライバー: | 12/24 VDCのプラネタリ・ギア モーター | 証明書: | ISO9001、CE |
インストール: | 垂直 | メンテナンス: | 無料 |
色: | 要求されたとして | バックラッシュ: | 0.1度以下 |
ハイライト: | みみずドライブ変速機,みみずギヤ モーター |

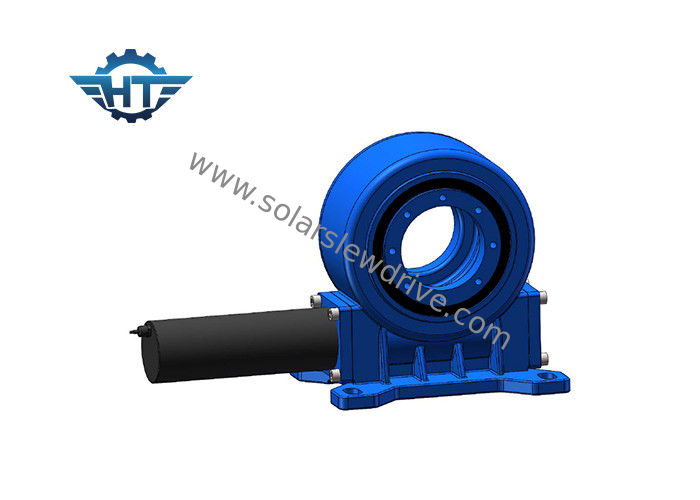

製品の説明
機能
回転はギヤのための運転者が、一般に、電気ギヤ モーターによってシャフト運転されると同時に横のシャフトのみみずが機能する標準的なみみずの技術の機能を運転します。
ギヤ比率
横のみみずの回転はねじ軸線に軸線の垂直についてのギヤを回します。この組合せは運転されたメンバーの速度を減らし、またトルクを増加します;それを速度の減少として比例して増加します。シャフトの速度の比率はウォーム ホイールまたはギヤの歯の数にみみずに糸の数の関係に左右されます。
砂時計みみず
私達の回転ドライブはギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を使用しています。これはより大きい強さ、効率および耐久性の歯の約束の結果を高めました。
変数
モデル: | VE7 | 原産地 | 常州、中国 |
ブランド | HANGTUO | タイプ | 封じられた |
材料 | 42CrMo、50Mn | 出力トルク | 1750 N.m |
時のトルクを傾けること | 5 K N.m | トルクの保持 | 9.2 K N.m |
静的な軸評価 | 34 KN | 静的な放射状の評価 | 58 KN |
動的軸評価 | 17 KN | 動的放射状の評価 | 38 KN |
ギヤ比率 | 57:1 | 効率 | 40% |
適用
太陽追跡者、風力、衛星およびレーダーの皿、トラックは、人持ち上がります、設備用器材、油圧装置の付属品、オイル用具装置、タイヤの扱う人、坑夫のデリックおよび自動車上昇伸ばします。
関連製品
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78のkg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105のkg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185のkg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244のkg |
