起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE1~SE25 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
モデル: | SE1~SE25 | ギヤ比率: | 31:1~150:1 |
---|---|---|---|
アプリケーション: | 太陽追跡者 | 起源の場所: | 常州市, 中国 |
ドライバー: | 電動機/油圧モーター/サーボ モーター | 証明書: | ISO9001/セリウム |
インストール: | 垂直 | メンテナンス: | 無料 |
色: | 要求されたとして | バックラッシュ: | 0.1度以下 |
ハイライト: | みみずギヤ回転リング,みみずギヤ モーター |
製品説明

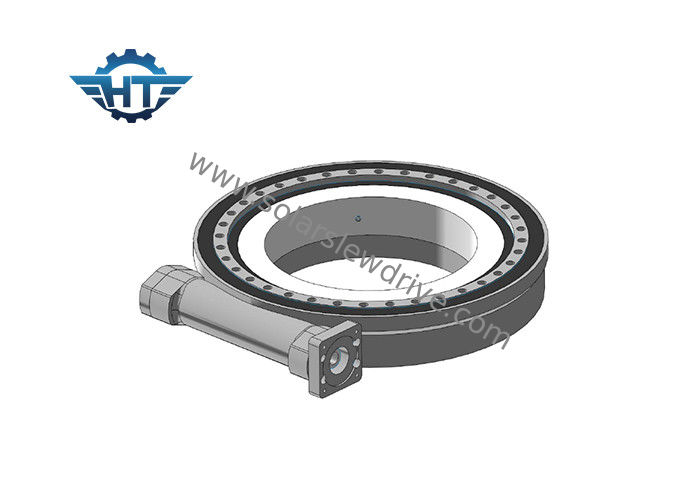

私達の回転ドライブは1インチから25インチまでのさまざまなモデルサイズがあり、性能は0.3から21 kNmの範囲です。 私達はまた異なったバックラッシュの回転ドライブがあります。 ドライブは、同じギアボックスからの荷重保持と回転トルクの両方を必要とするアプリケーションに最適です。 また、2つの回転軸(同時に軸を回転させる)または同じ軸上の2つのドライブ(1つの軸で同じリングギアを駆動する2つのウォームスレッド)で作成することもできます。両方。
縦シリーズ
モデル | 比率 | 定格出力トルク | 傾斜トルク | アキシアル荷重 | ラジアル荷重 | 保持トルク | 効率 | 精度 | セルフロック | 重量 |
Nm | Nm | kN | kN | Nm | 度 | はい | kg | |||
3 " | 31:1 | 300 | 1500 | 3.6 | 15年 | 7000 | 40% | ≦0.1 | はい | 13kg |
5 " | 37:1 | 637.5 | 5000 | 16 | 27年 | 9200 | 40% | ≦0.1 | はい | 18kg |
7" | 57:1 | 1750年 | 7000 | 34 | 58 | 13200 | 40% | ≦0.1 | はい | 28kg |
8 " | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≦0.1 | はい | 35kg |
9 " | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≦0.1 | はい | 51kg |
12 " | 78:1 | 5600 | 25000 | 77 | 190年 | 40560 | 40% | ≦0.1 | はい | 61kg |
14 " | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≦0.1 | はい | 78キロ |
17 " | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≦0.1 | はい | 105キロ |
21 " | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≦0.1 | はい | 185 kg |
25 " | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≦0.1 | はい | 244 kg |
水平シリーズ
モデル | 比率 | 定格出力トルク | 傾斜トルク | 保持トルク | アキシアル荷重 | ラジアル荷重 | 効率 | 精度 | セルフロック | 重量 |
Nm | Nm | Nm | kN | kN | 度 | はい | kg | |||
1 " | 31:1 | 400 | 1000年 | 1800年 | 22 | 12年 | 40% | ≦0.1 | はい | 6 |
3 " | 31:1 | 300 | 1500 | 7000 | 30 | 15年 | 40% | ≦0.1 | はい | 9 |
5 " | 37:1 | 637.5 | 6000 | 9200 | 68 | 27年 | 40% | ≦0.1 | はい | 14年 |
7" | 57:1 | 1750年 | 10500 | 13200 | 132 | 58 | 40% | ≦0.1 | はい | 23 |
9 " | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≦0.1 | はい | 44 |
12 " | 78:1 | 5600 | 54400 | 40560 | 480 | 190年 | 40% | ≦0.1 | はい | 51 |
14 " | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≦0.1 | はい | 62 |
17 " | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≦0.1 | はい | 85 |
21 " | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≦0.1 | はい | 141 |
25 " | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≦0.1 | はい | 182 |
二軸シリーズ
モデル | 比率 | 定格出力トルク | 傾斜トルク | アキシアル荷重 | ラジアル荷重 | 保持トルク | 効率 | 精度 | セルフロック | 重量 |
Nm | Nm | kN | kN | Nm | 度 | はい | kg | |||
3 " | 31:1 | 300 | 1500 | 3.6 | 15年 | 7000 | 40% | ≦0.1 | はい | 21kg |
5 " | 37:1 | 637.5 | 5000 | 16 | 27年 | 9200 | 40% | ≦0.1 | はい | 32kg |
7" | 57:1 | 1750年 | 7000 | 34 | 58 | 13200 | 40% | ≦0.1 | はい | 54kg |
9 " | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≦0.1 | はい | 88kg |
12 " | 78:1 | 5600 | 25000 | 77 | 190年 | 40560 | 40% | ≦0.1 | はい | 157 kg |
14 " | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≦0.1 | はい | 214kg |
17 " | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≦0.1 | はい | 315kg |
21 " | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≦0.1 | はい | 481kg |
25 " | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≦0.1 | はい | 682 kg |
ダブルワームシリーズ
モデル | 比率 | 定格出力トルク | 傾斜トルク | アキシアル荷重 | ラジアル荷重 | 保持トルク | 効率 | 精度 | セルフロック | 重量 | |
Nm | Nm | kN | kN | Nm | 度 | はい | kg | ||||
14 " | 85:1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≦0.1 | はい | 70キロ | |
17 " | 102:1 | 18525 | 160000 | 480 | 190年 | 131200 | 40% | ≦0.1 | はい | 102キロ | |
21 " | 125:1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≦0.1 | はい | 153 kg | |
25 " | 150:1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≦0.1 | はい | 202キロ |
