革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SE5 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| モデル: | SE5 | ギヤ比率: | 37:1 |
|---|---|---|---|
| 適用: | 太陽追跡者 | 起源の場所: | 常州 |
| 運転者: | プラネタリ・ギア モーター | 証明書: | ISO9001のセリウム |
| 取付け: | 横 | 維持: | 自由 |
| 色: | 要求される | バックラッシュ: | 0.1度 |
| ハイライト: | たくさんドライブ モーター,回転リング ギヤ |
||

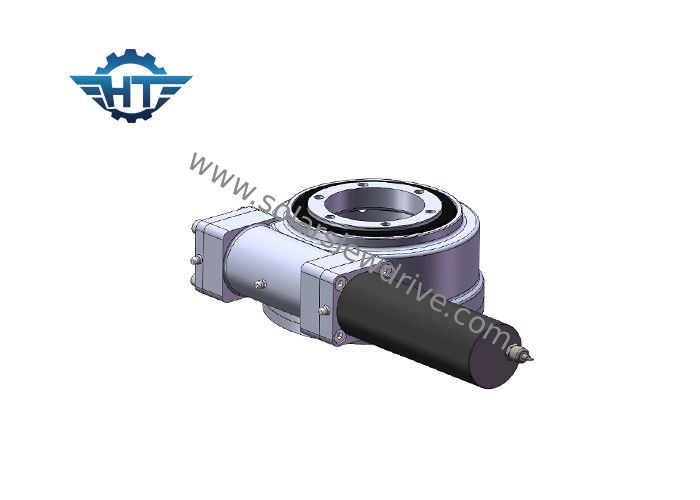

SE5太陽追跡者のための24のVDC惑星モーターを搭載する横の取付けられたたくさんドライブ変速機
記述
回転ドライブに封じられたタイプ、開いた収容のタイプ、縦のタイプ、二重軸線のタイプ、高精度のタイプのような多くのタイプがある、みみずのドライブの種類等の回転ドライブは強い傾く時のトルクおよび静的な自動閉鎖機能の回転軸受けに基づいている。多くの歯の接触表面は高い負荷を運転するために特に設計されている。
| モデル: | SE5 | 原産地 | 常州、中国 |
| ブランド | HANGTUO | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 600 N.m |
| 時のトルクを傾けること | 6 K N.m | トルクの保持 | 9.2 K N.m |
| 静的な軸評価 | 68 KN | 静的な放射状の評価 | 27 KN |
| 動的軸評価 | 34 KN | 動的放射状の評価 | 14 KN |
| ギヤ比率 | 37:1 | 効率 | 40% |
推薦された回転ドライブ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
SEの回転ドライブの主な利点
1. 回転360度
2. 左右どちらかの側面からの運転モーターの関係
3. 取付けの間に、ギヤ整理を調節することは必要ではない;これは工場の前の生産者によって既に置かれる
4. グリースは工場の前に満ちていた
4. 簡単な取付けおよび低い維持
5. 理性的なスペース利用
6. ギヤは自動閉鎖である;従ってブレーキは必要ではない
7. 始まり、停止の容易で、流暢な方法
8. 横の取付けのために適した高い傾くトルク
