24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ

24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ

  • 24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ
  • 24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ
24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ
商品の詳細:
起源の場所: 中国
ブランド名: HangTuo
証明: CE, ISO9001
モデル番号: ZSE 7"
お支払配送条件:
最小注文数量: 1 部分
価格: USD 280~504 / pc
パッケージの詳細: 合板ボックス
受渡し時間: 15~45 日
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 1ヶ月あたりの2000年のPCS
連絡先
詳細製品概要
モデル: 7インチ ギヤ比率: 57:1
適用: CPV、CSP 起源の場所: 常州、中国
運転者: ホール センサーが付いている24VDCギヤ モーター インストール: 垂直
色: 要求される バックラッシュ: 0.05度以下
ハイライト:

たくさんドライブ モーター、みみずギヤたくさんドライブ

,

worm gear slew drive

高精度ZSEシリーズ24のVDCの電気プラネタリ・ギア モーターを搭載する太陽回転ドライブ



記述



バックラッシュを付けなさい–ギヤ歯とみみず間の既存の整理のギャップはギヤおよびドライブの設計の非常に共通および頻繁にかなりおよびキー ファクタである。その間のギャップは潤滑を適用するための部屋を可能にし、操作熱の圧力の中収容を助けることができる。



ギヤおよびみみずは近く完全な網の状態の接触である。この意志は原動力の非常に能率的な移動、ドライブの正確さの位置の均一負荷分散および非常に印象的なレベルをそれから可能にする



私達の回転の変速機は極度な作動条件の下でよく行われて証明した。私達は大量生産のサービスの単位に全範囲およびすぐに利用できるスペアーを渡る調達期間の、テストされたおよび証明された減った標準的な部品からの原価節約をたくさんドライブに設計特に与えた。

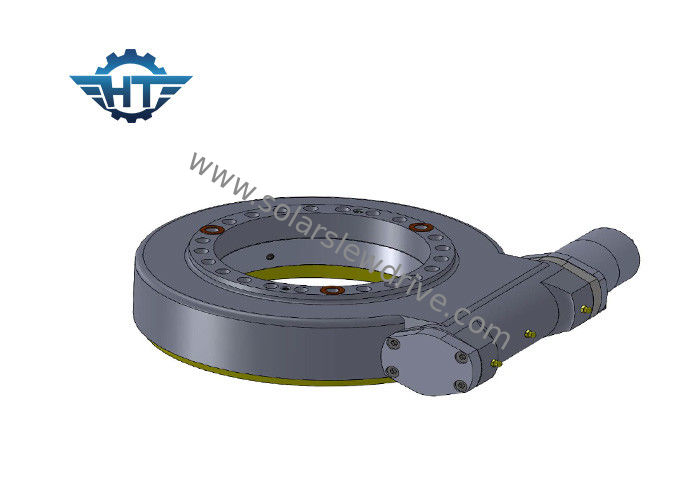

24 VDCの電気惑星ギヤモーターを搭載する高精度ZSEシリーズ太陽回転ドライブ 0



ZSEの回転ドライブの変数



モデル 比率 定格出力のトルク トルクを傾けること 軸負荷 放射状の負荷 トルクの保持 効率 精密 自動閉鎖 重量 比率
N.m N.m kN kN N.m 程度 はい kg
3" 31:1 150 1500 30 15 1750 40% はい 9kg 31:1
5" 37:1 317.5 6000 68 27 2300 40% はい 14kg 37:1
7" 57:1 875 10500 132 58 3300 40% はい 23kg 57:1
9" 61:1 1425 49900 340 130 7700 40% はい 44のkg 61:1



SEの回転ドライブの変数



モデル 比率 定格出力のトルク(N.m) 傾けるトルク(N.m)を 保持するトルク(N.m)を 軸負荷(kN) 放射状の負荷(kN) 効率 精密(°) 自動閉鎖 重量(kg)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 はい 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 はい 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 はい 12
7" 57:1 2000年 13500 13200 132 58 40% ≤0.1 はい 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 はい 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 はい 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 はい 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 はい 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 はい 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 はい 204



高精度を必要とする適用



1. 回転式テーブル

2. ロボティック システム

3. 集中された太陽エネルギーの場所

4. アンテナ衛星
