革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | ZSE7 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| モデル: | 7インチ | ギヤ比率: | 57:1 |
|---|---|---|---|
| 効率: | 40% | 精密: | 0.1度以下 |
| 運転者: | 電動機/油圧モーター/サーボ モーター | タイプ: | 取付けられる垂直 |
| 適用: | 産業およびOEMの適用 | 色: | 要求される |
| ハイライト: | みみずギヤたくさんドライブ、回転リング ギヤ,slewing ring gear |
||

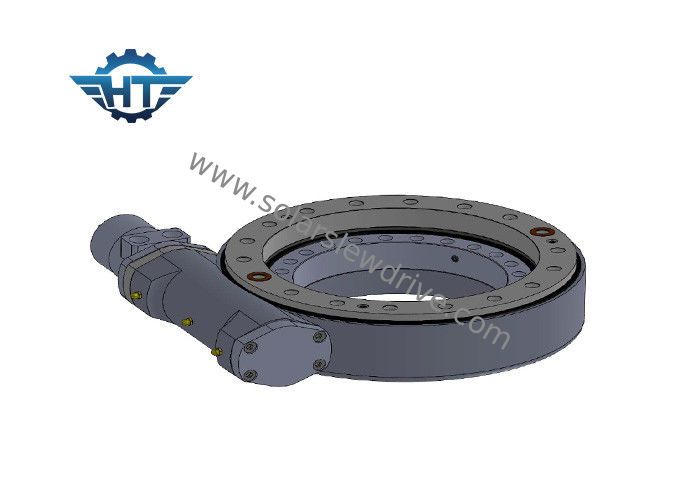

7インチの放物線反射器またはミラーのための小さいバックラッシュみみずギヤたくさんドライブ変速機
製品の説明
適した油圧回転ドライブを選ぶことを来るとき私達は通常次を知る必要がある:
1. 適用
2. 油圧圧力システム
3. 必要な負荷および回転速度
4. 一般に、油圧モーターを搭載するSEの回転ドライブは水平に取付けられているべきである。そうでなかったらこうすればによって、plsは私達に知らせた。
バックラッシュを付けなさい–ギヤ歯とみみず間の既存の整理のギャップはギヤおよびドライブの設計の非常に共通および頻繁にかなりおよびキー ファクタである。その間のギャップは潤滑を適用するための部屋を可能にし、操作熱の圧力の中収容を助けることができる。 ギヤおよびみみずは近く完全な網の状態の接触である。この意志は原動力の非常に能率的な移動、ドライブの正確さの位置の均一負荷分散および非常に印象的なレベルをそれから可能にする
ZSEの回転ドライブの変数
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 | 比率 |
| N.m | N.m | kN | kN | N.m | 程度 | はい | kg | ||||
| 3" | 31:1 | 150 | 1500 | 30 | 15 | 1750 | 40% | 0° | はい | 9kg | 31:1 |
| 5" | 37:1 | 317.5 | 6000 | 68 | 27 | 2300 | 40% | 0° | はい | 14kg | 37:1 |
| 7" | 57:1 | 875 | 10500 | 132 | 58 | 3300 | 40% | 0° | はい | 23kg | 57:1 |
| 9" | 61:1 | 1425 | 49900 | 340 | 130 | 7700 | 40% | 0° | はい | 44のkg | 61:1 |
SEの回転ドライブのParemeters
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
