起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE3 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~1100/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
ギヤ比率: | 31:1 | 正常な出力トルク: | 533 Nm |
---|---|---|---|
起源の場所: | 常州、中国 | トルクの保持: | 7000 Nm |
トルクを傾けること: | 744 Nm | 定格出力のトルク: | 0.065 RPM |
使用法: | 太陽追跡者 | 特徴を保護しなさい: | IP66 |
ハイライト: | 太陽追跡者のためのたくさんドライブ,太陽追跡者ドライブ |

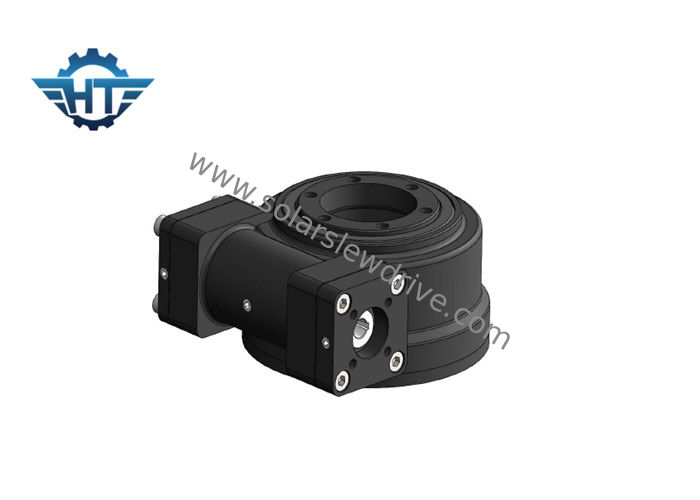

低速SE3は小さいたくさんドライブ、太陽能力別クラス編成制度に適した24vdcプラネタリ・ギア モーターを搭載する1つの軸線を囲んだ
記述
SE3たくさんドライブ
多数の使用のために、回転ドライブはいろいろモデル サイズ、性能範囲取付けの特徴入って来。ドライブは同じギヤ ボックスからの負荷両方保有物そして回転トルクを要求する適用のためにうってつけである。それらはまた同じ軸線で回転の二重斧によって、(回転斧同時に)または二重ドライブと作ることができる(1つの軸線の同じリング ギヤを運転する2本のみみずの糸)。
注目
1. 異なったモーター(AC、DC、および油圧)は顧客の要求に従って設計することができる。
2. モーターと反対のシャフトは六角頭または六角頭であることを選ぶことができる。
DCモーター
1. 変速機の最高のトルクがたくさん高められるように出力シャフトのための二重支持構造を採用しなさい。
2. 日曜日の車輪および惑星の車輪は変速機の最高のトルクを高め、生命を延ばすスプラインによって接続される。
3. 騒音に高速で滑らかに動く低いanfを作る私達は入力段階で螺旋形ギヤを使用する。内部ギヤ リングは私達がより多くの比率を作ってもいく、設計が適用範囲が広いように分かれている。変速機およびモーターは一致の精密を高め、騒音を減らす軸でねじによる継ぎ目の苦境によって取付けられる。
4. 私達は滑るかわりにひく惑星wheel.weの使用麺棒の中の麺棒のホールダーを変速機の生命をそうひく大いにより長い使用し。
5. 二重支持構造;内部の退屈させた円形により少しをするプラネタリ・ギアの内部の穴の内部粉砕より0.003mmの;滑るかわりに転がりによって動くこと;HRC60ギヤ表面の精密摩擦;すべてのこれらのtechnoligiesの採用は10000時間にわたる極度の静かな、安定した作動および長い生命ひとときを保障する。
次元
SE Seriseの回転ドライブの技術的なシート
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
