革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SE 3 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| ギヤ比率: | 31:1 | タイプ: | 同封の |
|---|---|---|---|
| アプリケーション: | 太陽エネルギー | ドライバー: | 油圧モーター |
| IP グレード: | IP66 | 色: | 要求されたとして |
| 効率: | 40パーセント | バックラッシュ: | 0.1 度 |
| ハイライト: | solar tracker drive,slewing drive for solar tracking system |
||

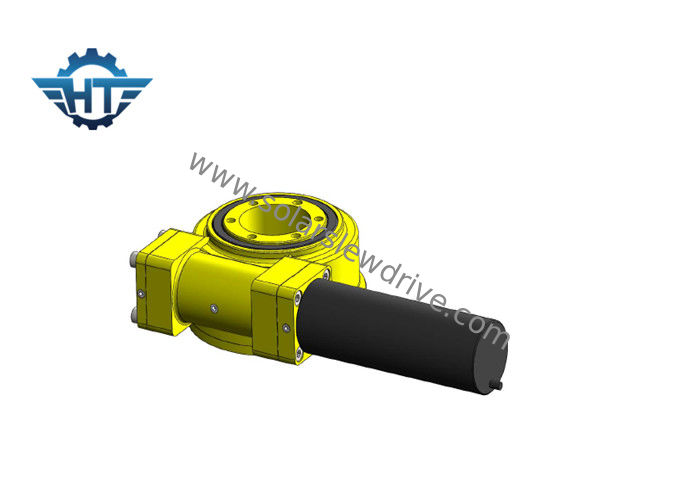

SEの産業使用のための高精度のみみずによって連動させられた単一の軸線のたくさんドライブは太陽エネルギー システムを集中し、
記述
太陽追跡者は滑らかで、遅く丈夫な動きがなければなりません。追跡者は信頼性の高い位置の正確さそして高度を所有するべきです。これらの条件は回転の運転者として知られている特に設計されていた運転者によって達成することができます。
正確さ:0.1度
利用できる:3インチ- 12インチ
横の取付け
回転ドライブを方位角の軸線によりよい保護のための太陽適用に逆さまに取付け、高度の軸線のための保護を加えることを助言します。他の適用のために、土台の方向は保護レベルの評価に基づき、それはよりよい保護のためによりよいです。
縦の取付け
付けられた引く上部を示すよりよい保護のための太陽適用に回転ドライブを取付けることを助言します。他の適用のために、土台の方向は保護レベルの評価に基づき、それはよりよい保護のためによりよいです。
細部
1. 中心の部品として回転軸受けの採用によって、回転ドライブは時同時に傾く軸力、放射状力に耐え。
2. 回転ドライブはクレーンのモジュラー トレーラー、すべてのタイプ、空気の働きプラットホーム、太陽能力別クラス編成制度および風力システムで広く加えられます。
3. 電気および惑星の変速機は顧客の要求に従って設計することができます。
4. 回転ドライブに設備でセービング スペース、コンパクト デザインの最大負荷容量、広範な寿命、減らされた維持費、等の利点があります。
SEシリーズのパフォーマンス パラメータ
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | トルクの保持 | 軸負荷 | 放射状の負荷 | 効率 | 精密 | 自動閉鎖 | 重量 |
| N.m | N.m | N.m | kN | kN | 程度 | はい | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | はい | 9 |
| 5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | はい | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | はい | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | はい | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 182 |
構造のデッサン
1. ハウジングの基盤
2. 回転リング
3. 配線管
4. シール
5. 上の版
6. 運転して下さい（モーター/electronic油圧モーター）
7. アダプターを自動車に乗って下さい
8. Oリング
9. 入力穴
10. モーターと反対のシャフト
11. エンド キャップ
12. カバー
13. エンコーダー
