起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE3 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~1100/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
ギヤ比率: | 31:1 | 正常な出力トルク: | 533 Nm |
---|---|---|---|
起源の場所: | 常州市, 中国 | トルクの保持: | 7000 Nm |
トルクを傾けること: | 744 Nm | 定格出力のトルク: | 0.065 RPM |
使用法: | 太陽追跡者 | 特徴を保護して下さい: | IP66 |
ハイライト: | solar tracker drive,solar slew drive |

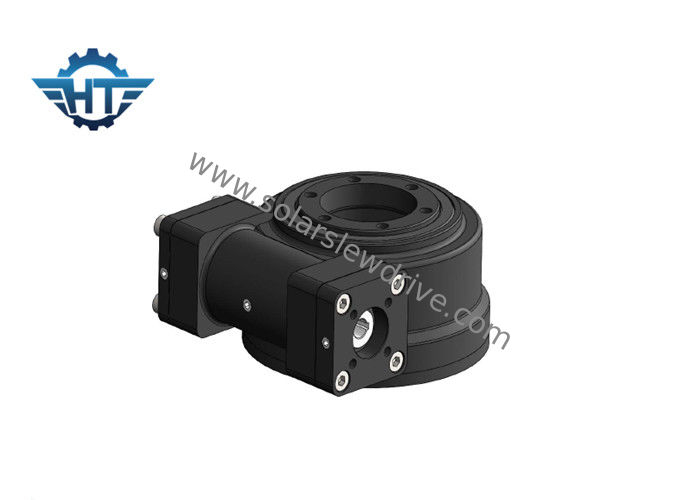

SE3 IP66の傾けられた太陽能力別クラス編成制度のための24VDCプラネタリ・ギア モーターを搭載する小さいたくさんドライブ
記述
ほぼ塵、土、砂および水のような環境の粒子からの保護を完了する私達のSEドライブはIP66によって評価されるエンクロージャを提供します。私達の試験装置は私達のプロダクトに30年分野の寿命を保障します。
たくさんのドライブはみみず、ギヤ、基盤、家、軸受けおよび他の付属品から成っているぎっしりと組み立てられた単位です。この単位は1単位にギヤおよびみみずの利点を持って来ます。
回転ドライブの変数
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1つ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
異なったモーター(220VAC、380VACモーター、12VDC、24VDC、48VDCモーター、サーボ モーターおよびステッピング モーター)顧客の要求に従って設計することができます。
DCモーター
1. 変速機の最高のトルクがたくさん高められるように出力シャフトのための二重支持構造を採用して下さい。
2. 日曜日の車輪および惑星の車輪は変速機の最高のトルクを高め、生命を延ばすスプラインによって接続されます。
3. 騒音に高速で滑らかに動く低いanfを作る私達は入力段階で螺旋形ギヤを使用します。内部ギヤ リングは私達がより多くの比率を作ってもいく、設計が適用範囲が広いように分かれています。変速機およびモーターは一致の精密を高め、騒音を減らす軸でねじによる継ぎ目の苦境によって取付けられます。
4. 私達は滑走のひくかわりにひく惑星wheel.weの使用麺棒の中の麺棒のホールダーを使用します従って変速機の生命は大いにより長いです。
5. 二重支持構造;内部の穴の円形を作るプラネタリ・ギアの内部の穴の内部粉砕0.003mm以下;滑るかわりに転がりによって動くこと;HRC60ギヤ表面の精密摩擦;すべてのこれらのtechnoligiesの採用は10000時間にわたる極度の静かな、安定した操作そして長い生命ひとときを保障します。
次元
