革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE7」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材料: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| 効率: | 40% | 標準的な色: | RAL 9006 |
| 軸方向荷重: | 34 kN | ラジアル荷重: | 58 kN |
| ハイライト: | みみずギヤたくさんドライブ,回転リング ギヤ |
||

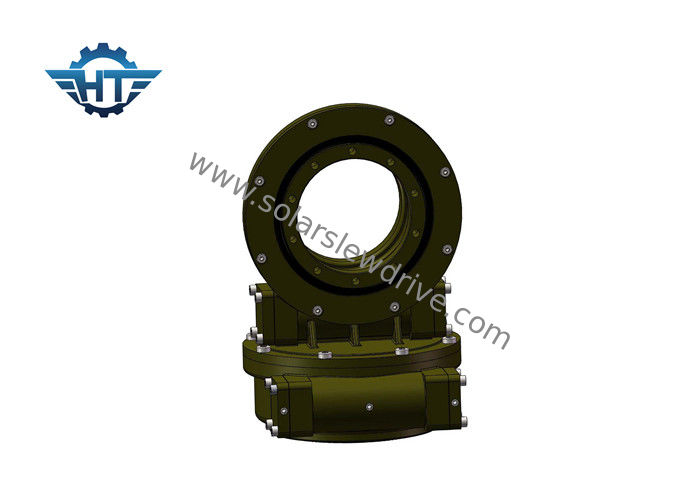

太陽追跡者のための高い伝達効率SDE7ギヤたくさんドライブ変速機、二重軸線および自己ロック
導入
二重軸線の回転ドライブは縦そして水平に回る必要がある状態のために完全である。典型的な適用は二重軸線の太陽追跡者、衛星およびレーダーの皿、両方の方向で360度を動かす必要がある機械を含んでいる。
常州Hangtuo機械Co.、株式会社は専門の製造業者であり、左舷機械類で主に、鉱山機械、溶接の機械類、構造車、モジュラー車の、単一または二重軸線の太陽能力別クラス編成制度加えられる、および小さい風力システム、衛星、アンテナ等殺害したドライブを回転する回転軸受けの輸出業者は/回転リング/たくさんの円/ドライブ。
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2.みみずドライブ内部を囲むこと
3.高い負荷を保障する多歯接触
4.自動閉鎖機能
SDEシリーズのパフォーマンス・チャート
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
主変数の語集
時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷である。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆する。
放射状の負荷:回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線への負荷平行
トルクの保持:それは逆のトルクである。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれる。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2. 異なったタイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく異なった色は利用できる;私達の標準的な色はRAL 9006である。
