革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE7」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材質: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| 効率: | 40パーセント | 標準的な色: | RAL 9006 |
| 軸負荷: | 34 KN | 放射状の負荷: | 58 KN |
| ハイライト: | solar tracker drive,solar slew drive |
||

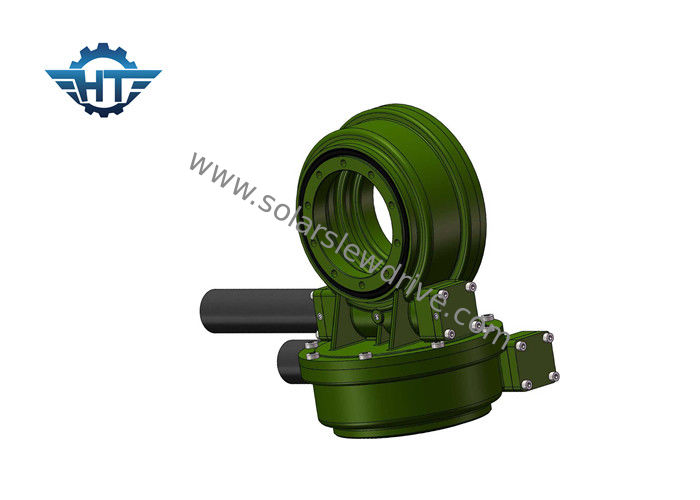

二重軸線の太陽能力別クラス編成制度のための24VDC惑星連動させられたモーターを搭載する小さいたくさんドライブ
記述
Hangtuoの回転ドライブは重量に最大限に活用される伝動装置の単段の大きい比率を対性能提供します。軸受けはおよびギヤは控えめのに準備ができに取付けま、組み立てられ、ハウジングを自己保ち、すべての軸および放射状力に反応することをプロダクトが可能にしおよび生じ最も挑戦的な適用で作成される時を傾けます。これらの高適応可能なプロダクトはまた強い衝撃抵抗、長命の性能、滑らかな回転、保護の忍耐、および密封されたドライブ選択を特色にします。技術的な利点すべては、工業一流の品質規格と結合されて、Hangtuoプロダクトに性能重大で、頑丈な適用のための理想的な候補者をします。
たくさんドライブ働き主義
みみずは回るために回転リングの外リングを運転するモーターによって運転されます、;外リングはフランジを通してトルクを出力し、回転リングの内部リングはハウジングで固定されます。回転ドライブに逆の自動閉鎖特徴のみみずギヤ ドライブのために逆の自動閉鎖があります。
SDEのパフォーマンス・チャート
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
| N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 157のkg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 682のkg |
主変数の語集
時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷です。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆します。
放射状の負荷:回転軸受けの軸線に垂直に荷を積んで下さい
軸負荷:回転軸受けの軸線に平行に荷を積んで下さい
トルクの保持:それは逆のトルクです。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれます。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回り、こうして呼びました自動閉鎖とできません。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2. 異なったタイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく異なった色は利用できます;私達の標準的な色はRAL 9006です。
