起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo | モデル: | SDE7」 |
---|---|---|---|
ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
効率: | 40% | 標準的な色: | RAL 9006 |
軸方向荷重: | 34 kN | ラジアル荷重: | 58 kN |
ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者ドライブ |

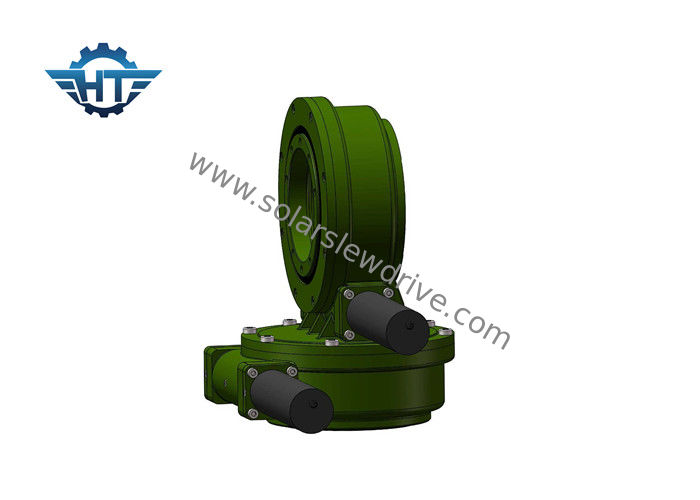

二重軸線の太陽追跡者は太陽能力別クラス編成制度のためのプラネタリ・ギア モーターを搭載するドライブを殺害した
導入
SDE7 7インチの二重軸線のたくさんドライブは日の出からの日没に太陽の方のトラックをいつも必要とする状態のために完全である。それはエネルギー生産容量を高めることができる。典型的な適用は二重軸線の太陽追跡者、それをできる衛星およびレーダーの皿、両方の方向で360度を動かす必要がある機械でまた適用されて含んでいる。
特徴
1. みみずドライブ内部を囲むこと
2. 高い負荷を保障する多歯接触
3. 自動閉鎖機能
4。別の種類のモーターと一致することができる
SDEの技術的なシート
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | kg | ||||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 157のkg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 682のkg |
主変数の語集
時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷である。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆する。
放射状の負荷:回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線への負荷平行
トルクの保持:それは逆のトルクである。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれる。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回るこうして自動閉鎖と呼ばれてできないし。
適用
回転ドライブは広い応用範囲に使用することができる。掘削機およびクレーンからの配置の範囲、アンテナへの露天掘り鉱山および風力の区域。適用の他の分野は設計および太陽能力別クラス編成制度を含んでいる。
