革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | VE7」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材質: | 50Mn、42CrMo | モデル: | VE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 1750Nm |
| トルクの保持: | 13200Nm | トルクを傾けること: | 7000Nm |
| 効率: | 40パーセント | 標準的な色: | RAL 9006 |
| ハイライト: | みみずギヤ回転リング,みみずギヤ モーター |
||

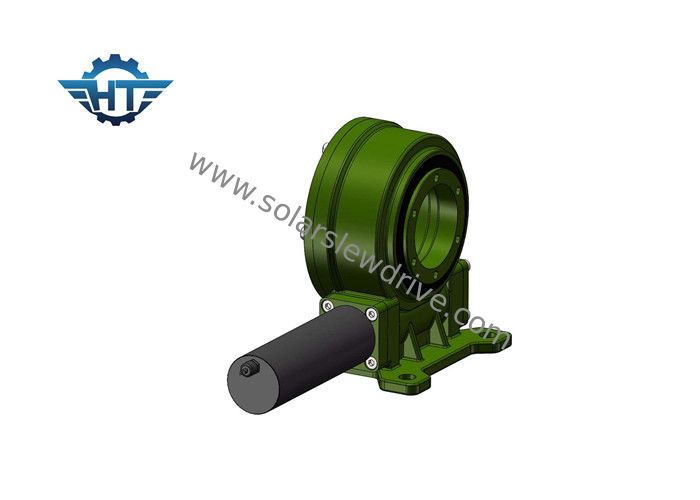

24VDC惑星の電気ギヤが付いている縦みみずギヤたくさんドライブは太陽追跡者のために自動車に乗ります
記述
縦のたくさんドライブが、それ縦に取付けられる単一の軸線はイースト-ウェストのために太陽の方の追跡を要求する平らな単一の軸線の太陽能力別クラス編成制度のためにとりわけ設計されています。縦のたくさんドライブの精密な回転はメカニズムが完全に追跡するようにします。この種類の縦の回転ドライブは砂時計のメカニズムを組み込む最も最近の技術を使用して製造されたです。
利点
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. 360度の回転範囲
3.みみずドライブを中囲みます
4.高い負荷を保障する多歯接触
5.自動閉鎖機能
技術的なデータ
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
| N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78のkg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105のkg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185のkg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244のkg |
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく色は利用できます;私達の標準的な色はRAL 9006です。
時のトルクを傾けること:このトルクは負荷の位置と回転軸受けの中心間の間隔によって増加する重力の負荷です。実際のトルクが評価される傾く時のトルクより大きければ、回転ドライブは転覆します。
放射状の負荷:回転軸受けの軸線への負荷垂直
軸負荷:回転軸受けの軸線に平行負荷
トルクの保持:それは逆のトルクです。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはまた壊れたトルクとしてトルク、それを保持すること見られます呼ばれます。
自動閉鎖:負荷があるときだけ、回転ドライブは逆転回り、こうして呼びました自動閉鎖とできません。
