起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 398~456/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
モデル: | SDE7」 | ギヤ比率: | 57:1 |
---|---|---|---|
出力トルク: | 2000 Nm | トルクの保持: | 13200 Nm |
トルクを傾けること: | 7500 Nm | 効率: | 40パーセント |
色: | Siverの灰色 | 重量: | 56 の kg |
ハイライト: | 回転リング ドライブ,みみずドライブ モーター |

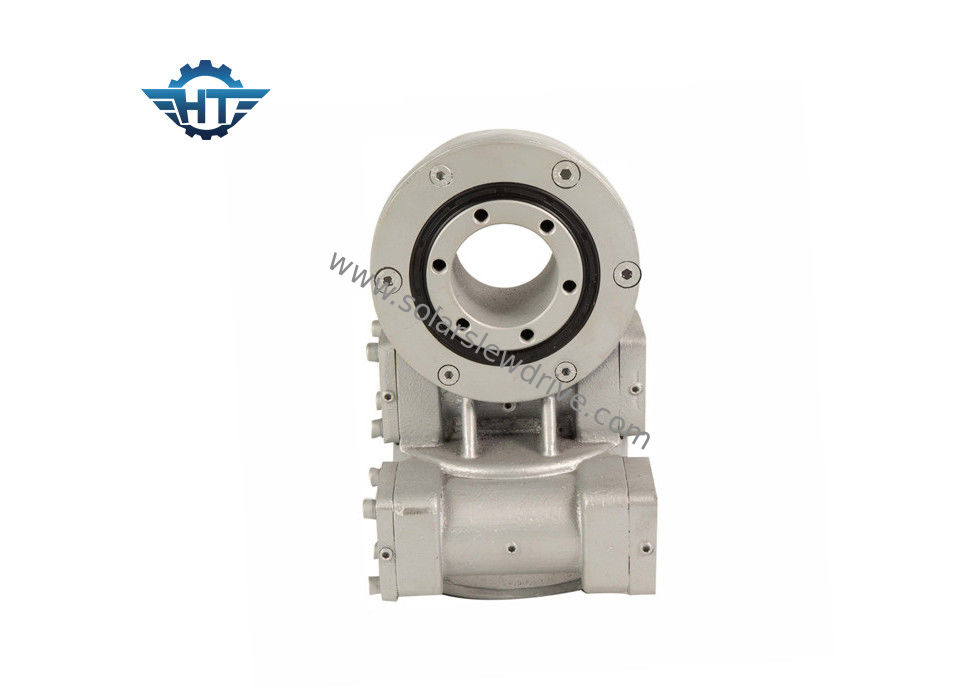

みみずギヤよい歯接触が付いている二重軸線のたくさんドライブおよび24Vは太陽追跡者のために自動車に乗ります
記述
二重軸線の回転ドライブのための共通の回転ドライブ塗布は二重軸線の太陽追跡者、heliostatsおよび集中されたphotovoltaics (CPV)のような、および衛星またはレーダーの皿です。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいます。
太陽追跡者の二重軸線のたくさんドライブは二重軸線の太陽追跡の適用の完全な解決です。
二重軸線のたくさんドライブにたくさんドライブが付いている3つのタイプ解決があります:
一般に、容易なブラケットの構造のため、sdeのたくさんドライブは完全な解決ですが、他の2つはまた非常に普及しています。
PVで加えられるたくさんドライブ
製品名 | SDE7回転ドライブ |
出力トルク | 980 N.m;723 ft.lbs |
最大出力のトルク | 1938 N.m;1429 ft.lbs |
時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
トルクの保持 | 13200 N.m;9736 ft.lbs |
静的な軸評価 | 133.20 kN;29943のlb |
静的な放射状の評価 | 53 kN;11977のlb |
動的軸評価 | 31.90 kN;7171のlb |
動的放射状の評価 | 27.91 kN;6274のlb |
モーター代わり | 12V/24Vモーター;ステッピング モーター;ブラシレス モーター |
プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
適用特徴 | 太陽能力別クラス編成制度、産業機械 |
太陽系の平方メートル | 30 ㎡ |
SDEシリーズの性能のテーブル
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) |
3つ | 31:1 | 600 | 1500 | 5800 | 10 | 15 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 |
7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 |
特徴
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2.みみずドライブを中囲みます
3.高い負荷を保障する多歯接触
4.自動閉鎖機能
Applicatons
