革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SE14」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 330~360/ pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| モデル番号: | SE14 | トルクの保持: | 54200 Nm |
|---|---|---|---|
| トルクを傾けること: | 68000 Nm | 出力トルク: | 6550 Nm |
| 静的な軸負荷: | 680 KN | 静的で根本的な負荷: | 230 kN |
| 原料: | 50Mn、42CrMo | 重量: | 63 の kg |
| ハイライト: | 油圧たくさんモーター,太陽追跡者ドライブ |
||

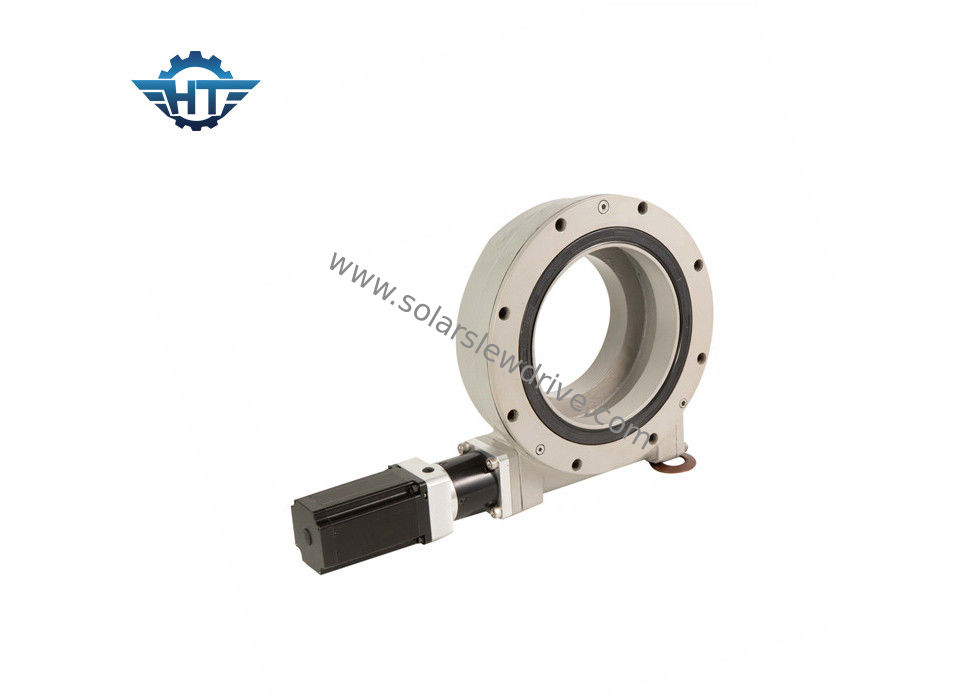

Seシリーズ太陽能力別クラス編成制度のためにギヤ モーターによって付す太陽たくさんドライブ変速機
製品の説明
モデル コード:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE:SE横のたくさんドライブ
VE縦のたくさんドライブ
SDE二重軸線のたくさんドライブ
2- プロダクト サイズ、eg.3」、5"、7"、9"、12"、14"、17"、21"、25"
3"たくさんドライブ、縮小率:31。
5"たくさんドライブ、縮小率:37。
7"たくさんドライブ、縮小率:57。
9"たくさんドライブ、縮小率:61。
12"たくさんドライブ、縮小率:78。
14"たくさんドライブ、縮小率:85。
17"たくさんドライブ、縮小率:102。
21"たくさんドライブ、縮小率:125。
25"たくさんドライブ、縮小率:150。
3- A:工学レベル、A、B、C、等…
4- XXX:縮小率。
5- M:Mメートル土台の糸、イギリスの測定によるどれもねじ穴。M
6- HX:HA癒やすこと
HC癒やすこと
HD-Austemperedの延性がある鉄
HQ- QPQ
HN窒化
7- 25M:B-6Bのスプラインの入力
12M-φ12穴の入力
25M-φ25穴の入力
160-160CC油圧モーター入力
24-24Vギヤ モーター入力
220-220Vギヤ モーター入力
380-380Vギヤ モーター入力
8-R:R右の側面、モーター位置。L-左側、モーター位置。
9-C:Cおおわれた端。E供給のエンコーダー。A -、油圧港の位置及び方向。I -、油圧港の位置及び方向。U-、油圧港の位置及び方向。D -、油圧港の位置及び方向。
10- 2:空白単一どれもみみず数2二重
11-REV.A:バージョン・ナンバーA B C等…
通知:私達は顧客は特別な条件がある場合顧客コードを加えます。
SEシリーズのPerformace
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けますトルク（N.m）を | 保持しますトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1つ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
輸送、処理及び貯蔵
水平姿勢、影響でだけ避けるべきです運んで下さい。
たくさんドライブを扱った場合仕事の手袋を身に着け、注意して下さい。
安全な高く上がり、扱い、そして配置のためのボルトを修理するのにたくさんドライブでリングの穴を使用して下さい。
水平姿勢だけと閉鎖した部屋で、保ちますそれをぬれているなることから離れた、露出された合う表面の表面の腐食防止持続させます閉鎖した包装のおよそ1か月を貯えて下さい。長期の貯蔵は特別な保護対策を要求します。
荷を解かれたたくさんリングの輸送
適した持ち上がるギヤを決して縦に運びませんプロダクトを使用しないで下さい
荷を解かれたたくさんドライブは次の条件の下の持ち上がるギヤによって運ぶことができます:
