起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE3」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 330~450/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材質: | 50Mn、42CrMo | モデル: | VE3」 |
---|---|---|---|
ギヤ比率: | 31:1 | 効率: | 40パーセント |
色: | RAL 9006 | 応用分野: | 太陽能力別クラス編成制度 |
起源の場所: | 常州市, 中国 | ドライバー: | 24vdc モーター |
品質保証: | 5~10年 | 証明書: | ISO9001、CE |
ハイライト: | solar slew drive,slewing drive for solar tracking system |

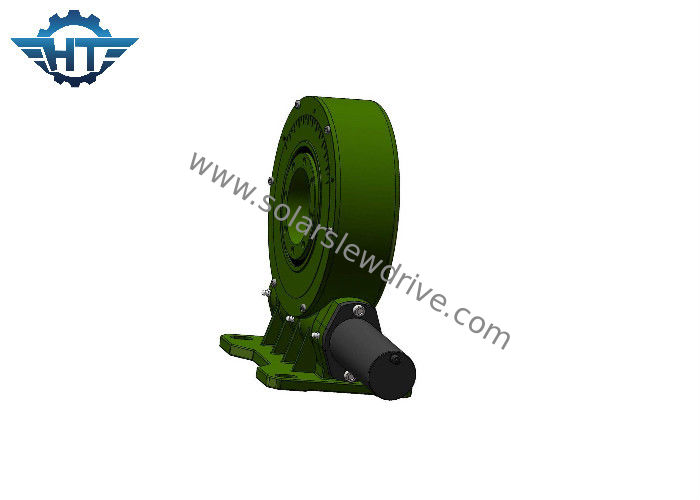

IP66は単一の軸線の太陽追跡者のための強いトルクとの軸線の小さい回転ドライブを選抜します
記述
中心の部品が回転軸受けおよびみみずシャフトであるのでまた回転式ドライブおよび変速機と呼ばれる回転ドライブ。それはまたシール、ハウジングおよびモーターのような補助部品から成っています。動力源として、たくさんモーターはDCのプラネタリ・ギア モーター、ACギヤ モーターかステッピング モーターを使用しました。AC油圧モーターは電力ドライブ システムとして建設機械で主に使用されます。中心の部品がリング ドライブを回転しているので、回転の変速機は容易に軸および放射状力に抗できます。
たくさんドライブ働き主義:みみずは回るために回転リングの外リングを運転するモーターによって運転されます、;外リングはフランジを通してトルクを出力し、回転リングの内部リングはハウジングで固定されます。
回転ドライブに逆の自動閉鎖特徴のみみずギヤ ドライブのために逆の自動閉鎖があります。この特徴はホストの操作および安全率の安定性を非常に高めます。従来の振動プロダクトと比較されて、回転ドライブ変速機は、維持すること容易取付けで易くかなりの設置スペースを節約します。
回転ドライブは通常通常みみず、回転リング、ハウジング、モーターおよび他の部品で構成される回転リングと呼ばれる回転プロダクトの新型、です。中心の部品が軸受けを回転しているので、同時に軸力、放射状力、および時の転覆に抗してもいいです。従来の回転式プロダクトと比較されて、新しい回転ドライブは設置スペースをの容易な取付け、容易な維持およびすばらしい程度特色にします。
VEシリーズのパフォーマンス パラメータ
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3つ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
DCモーター
1. 変速機の最高のトルクがたくさん高められるように出力シャフトのための二重支持構造を採用して下さい。
2. 日曜日の車輪および惑星の車輪は変速機の最高のトルクを高め、生命を延ばすスプラインによって接続されます。
3. 騒音に高速で滑らかに動く低いanfを作る私達は入力段階で螺旋形ギヤを使用します。 内部ギヤ リングは私達がより多くの比率を作ってもいく、設計が適用範囲が広いように分かれています。 変速機およびモーターは一致の精密を高め、騒音を減らす軸でねじによる継ぎ目の苦境によって取付けられます。
4. 私達は滑走のひくかわりにひく惑星wheel.weの使用麺棒の中の麺棒のホールダーを使用します従って変速機の生命は大いにより長いです。
5. 二重支持構造;内部の穴の円形を作るプラネタリ・ギアの内部の穴の内部粉砕0.003mm以下;滑るかわりに転がりによって動くこと;HRC60ギヤ表面の精密摩擦;すべてのこれらのtechnoligiesの採用は10000時間にわたる極度の静かな、安定した操作そして長い生命ひとときを保障します。
