起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE 7 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
ギヤ比率: | 57:1 | タイプ: | 同封の |
---|---|---|---|
応用分野: | 太陽エネルギー | ドライバー: | 12/24 VDCの電動機 |
IP グレード: | IP66 | 色: | 要求されたとして |
効率: | 40パーセント | 方法を取付けて下さい: | 水平方向 |
ハイライト: | solar slew drive,slewing drive for solar tracking system |

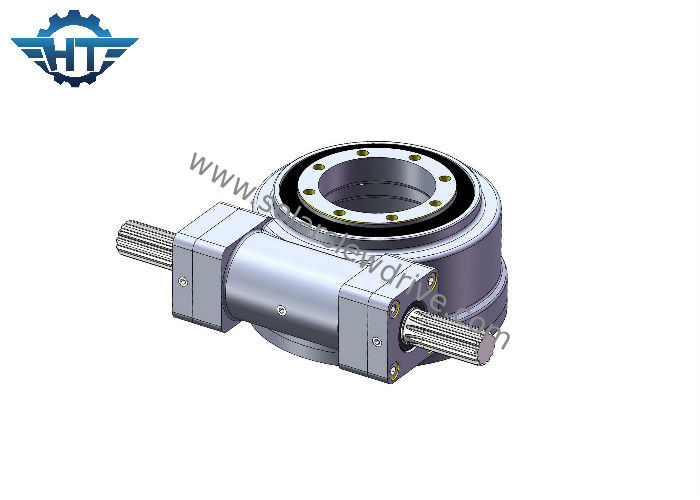

IP66セリウムのCspのための電気変速機が付いている小さいバックラッシュの回転軸受けドライブ
記述
回転軸受けは回転ドライブ単位のアセンブリの中心の部品です。それは内部リングから成り立ち、外リングは、そのうちの一つ通常ギヤを組み込みます。両方のリングの付属品穴とともに、それらは隣接した機械部品間の簡単で、速い関係が付いている最大限に活用された送電を可能にします。それは小さいですが、それらはしますビジネスの最も大きい仕事のいくつかを助けます。クレーンの振動腕の回転から風力および太陽エネルギーのプラットホームへの、回転リングは多くのmachinatedプロセスの重要部分です。
それは理想的な解決のです:
1. 重要な負荷運送容量を要求する頑丈な適用
2. 精密な位置が重大どこにであるか設計します
3. 自己ロックが必要であるところ適用
SEシリーズのパフォーマンス パラメータ
モデル | 比率 | 定格出力のトルク | トルクを傾けること | トルクの保持 | 軸負荷 | 放射状の負荷 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | N.m | kN | kN | 程度 | はい | kg | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | はい | 9 |
5" | 37:1 | 637.5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | はい | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | はい | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | はい | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 182 |
SEの回転ドライブの主な利点
1. 回転360度
2. 左右どちらかの側面からの運転モーターの関係
3. 取付けの間に、伝動装置の整理を調節することは必要ではないです;これは工場の前の生産者によって既に置かれます
4. グリースは工場の前に満ちていました
4. 簡単な取付けおよび低い維持
5. 理性的なスペース利用
6. ギヤは自動閉鎖です;従ってブレーキは必要ではないです
7. 始まり、停止の容易で、流暢な方法
8. 横の取付けのために適した高い傾くトルク
