起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE9 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~380/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
タイプ: | 同封の | 応用分野: | 構造機械類 |
---|---|---|---|
ドライバー: | 油圧モーター | IP グレード: | IP66 |
色: | 要求されたとして | 効率: | 40パーセント |
モデル: | VE9 | 比率: | 61:1 |
ハイライト: | みみずギヤ回転リング,みみずギヤ モーター |

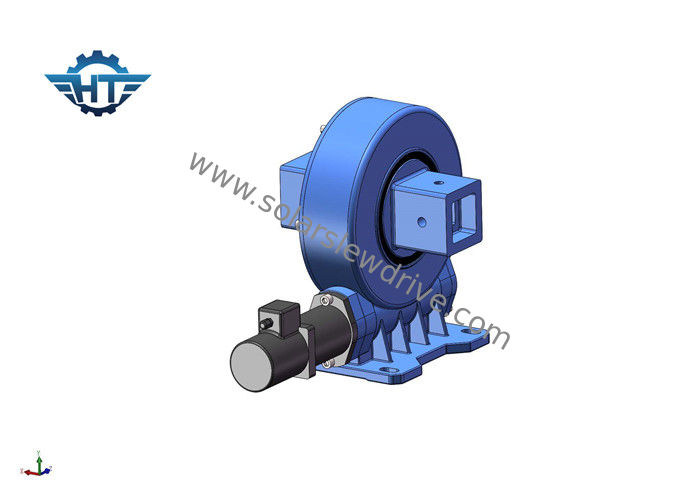

太陽能力別クラス編成制度のための封じられたハウジングが付いているVE9 110*110mmの管のたくさんドライブ変速機
製品の説明
回転の小さいそれらはしますさまざまな適用の最も大きい仕事のいくつかを助けます。太陽trackinngシステムの振動腕の回転からクレーンへの、風力、回転ドライブは多くのmachinatedプロセスの重要部分です。
特に、縦の設計は太陽追跡者システムのためにHangtuoの回転ドライブの最も大きく明るい点、縦の設計主に使用されます、特別な構造簡単にします全システムのコストを削減する単一の軸線の太陽能力別クラス編成制度ブラケットの複雑な構造を縦の設計担っています太陽追跡者の市場の競争の役割をです。
モデル: | VE9 | 原産地 | 常州、中国 |
ブランド | HANGTUO | タイプ | 封じられた |
材料 | 42CrMo、50Mn | 出力トルク | 2250 N.m |
時のトルクを傾けること | 16 K N.m | トルクの保持 | 30. K N.m |
静的な軸評価 | 60 KN | 静的な放射状の評価 | 130 KN |
動的軸評価 | 30 KN | 動的放射状の評価 | 65 KN |
ギヤ比率 | 61:1 | 効率 | 40% |
適用
二重軸線の回転のdrivesareの二重軸線の太陽追跡者のための共通の回転ドライブ塗布、heliostatsおよび集中されたphotovoltaics (CPV)のような、および衛星またはレーダーの皿。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいます。
SDEの二重軸線のポジシァヨナーの指定
VEシリーズの変数
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3つ | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
