革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | VE9 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| タイプ: | 封じられた | 適用: | 建設機械 |
|---|---|---|---|
| 運転者: | 油圧モーター | IPの等級: | IP66 |
| 色: | 要求される | Effciency: | 40% |
| モデル: | VE9 | 比率: | 61:1 |
| ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者ドライブ |
||

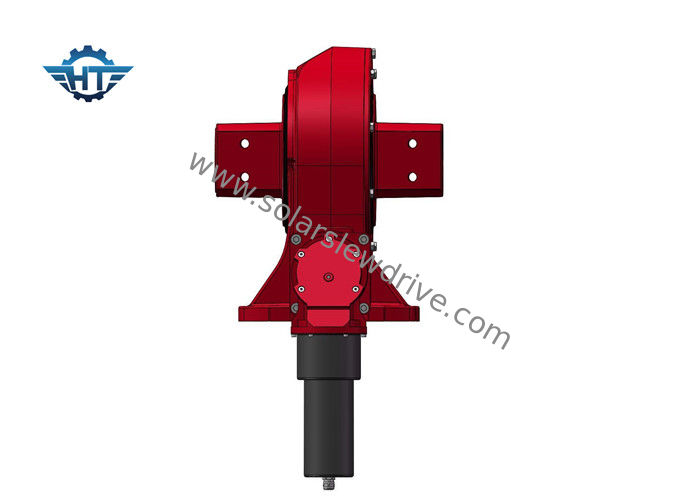

Vertialみみずギヤは連結単一の軸線の能力別クラス編成制度のための砂時計みみずが付いているドライブを殺害した
記述
縦の設計は太陽追跡者システムのためにHangtuoの回転ドライブの最も大きく明るい点、縦の設計主に使用される、特別な構造簡単にする全システムのコストを削減する単一の軸線の太陽能力別クラス編成制度ブラケットの複雑な構造を縦の設計担っている太陽追跡者の市場の競争の役割をである。
| モデル: | VE9 | 原産地 | 常州、中国 |
| ブランド | HANGTUO | タイプ | 囲まれている |
| 材料 | 42CrMo、50Mn | 出力トルク | 7320 N.m |
| 時のトルクを傾けること | 18300 N.m | トルクの保持 | 51000 N.m |
| 静的な軸評価 | 90 KN | 静的な放射状の評価 | 160 KN |
| 動的軸評価 | 45 KN | 動的放射状の評価 | 80 KN |
| ギヤ比率 | 61:1 | 効率 | 40% |
適用
二重軸線の回転のdrivesareの二重軸線の太陽追跡者のための共通の回転ドライブ塗布、heliostatsおよび集中されたphotovoltaics （CPV）のような、および衛星またはレーダーの皿。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。
SDEの二重軸線のポジシァヨナーの指定
特徴
1. シングルまたはダブルの出力との縦の封じられた設計。
2. 砂時計みみずギヤを使用して、より大きい負荷に抗するために連絡する複数の歯移動の高いトルク。
VEシリーズ回転ドライブの技術的なデータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
適用
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
典型的な振動ドライブ塗布は含んでいるが、に限られない:
1.Solar追跡者
2.Windタービン
3.Men's上昇
4.Hydraulic機械類
5.Telehandler
6.Excavator
7.Lift
8.Cranes
9.Drilling装置
10.Military装置
