起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE7 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
モデル: | SE7 | ギヤ比率: | 57:1 |
---|---|---|---|
効率: | 40% | 色: | RAL 9006 |
適用: | 太陽追跡者 | 起源の場所: | 常州、中国 |
運転者: | 220VAC/380VAC/24VDCモーター | 保証: | 5~10年 |
証明書: | ISO9001のセリウム | 設置場所: | 開いた分野または屋根の上 |
特徴: | 安全で、容易な取付け、長い生命 | 維持: | 自由 |
ハイライト: | IP66たくさんドライブ変速機,PVの追跡者のたくさんドライブ変速機,太陽追跡者のたくさんドライブ変速機 |

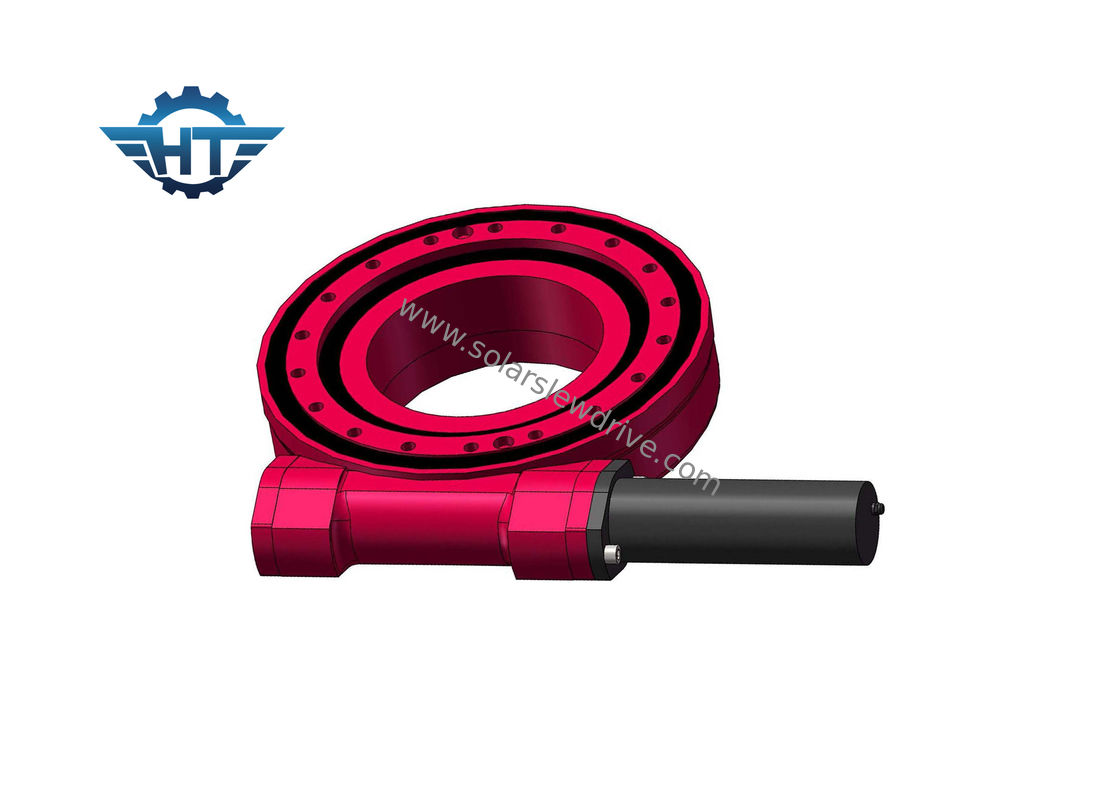

SE7 IP66のたくさんドライブ変速機、PVの追跡者のための低速および高いトルクのサード・ステージの減力剤
記述
囲まれている回転ドライブを収容して主にちり止め、rain-proofおよびanti-corrosion機会の高い条件のための比較的高い状態に適用しなさい。Presionの等級IP66。
銘柄:Hangtuo
型式番号:SE5A-37MHD-24RC-REV.A
材料:42CrMo、50Mn
証明書:セリウム、ISO9001
保証:10年
寿命:30年
パッキング:合板のパッケージ
適したたくさんドライブを選ぶ方法
選ぶことができる多くのタイプのたくさんドライブがあり、次の要因を考慮に入れる。
1. 積載量、方向および特性を:たくさんドライブは軽い負荷に耐えるために適して、軸受は重負荷および衝撃加重のために適している。転がり軸受けが純粋な軸負荷に応じてあるとき、スラスト・ベアリングは一般に、転がり軸受けが純粋な放射状の負荷に応じてあるとき、深い溝のボール ベアリング選ばれまたは短い円柱軸受は一般に選ばれ、回転式装置が純粋な放射状の負荷--にさらされるとき、また小さい軸負荷、深い溝のボール ベアリング、角の接触のボール ベアリング、先を細くされた軸受およびセンター・ボールまたは軸受の集中を選ぶことができるある。軸負荷が大きいとき、角の接触の玉軸受および先を細くされた軸受の接触角は選ばれる結合することができるまたは大きい軸剛性率の非常に高い軸負荷か特別な条件のために特に適している求心性軸受けおよびスラスト・ベアリングの使用。
2. 割り当てられた速度が:異なった運転者のタイプのたくさんドライブのために、一般に、小さい摩擦の軸受けおよび低い熱容量は高速のために適している。設計は回転式転がり軸受けが最終的な回転速度の下で条件の下で働くことができるように努力するべきである。
3. 剛性率:たくさんドライブ単位の軸受けが負荷に耐える場合、転がりボディの忍耐リングそして接触の場所は伸縮性がある変形を作り出す、変形量は負荷に比例して、比率は忍耐の剛性率のサイズを定める。軸受けの剛性率は軸受けの前きつく締まることによって一般に改善することができる。さらに、忍耐サポート設計で、軸受けの組合せそして整理を考慮することはまた忍耐サポート剛さを改善できる。
4. 調整の性能および設置間違い:軸受けが働く位置に荷を積まれた後、悪い取付けおよび位置は製造の間違いによって引き起こされる。シャフトの釣および熱拡張および他の理由の忍耐くまによる現時点で早い損害を与えるたくさんの負荷。従って自動集中軸受けは設置間違いによって自分自身で引き起こされる欠陥を克服でき、そのような使用のために適している。
5. ドライブ取付けおよび分解を殺害した:先を細くされた軸受、軸受および先を細くされた軸受、等は内部に、属し、外リングは分けることができ取付け、分解すること容易なタイプ(すなわち、いわゆる分けられた軸受け)に耐える。
SEの回転ドライブの性能のテーブル
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
適用規模
典型的な適用は太陽追跡者、風力、衛星およびレーダーの皿、トラック クレーン、人の上昇、設備用器材、油圧装置の付属品、オイル用具装置、タイヤの扱う人、坑夫s、および自動車上昇含んでいる。
私達のサービス及び強さ
信頼できる製造者からの1.Raw材料;
2.ProductionプロセスはISO9001質の管理システムとの厳密な調和にある。
配達の前の3.Strict内部プロセス品質管理そして100%の完成品の点検;
4.Third党プロダクト点検は顧客の要求に受諾可能である。
標準化された製品設計プロセスおよびAPQP、PPAP、適用分析のためのFEMAの5.Adoption。
