起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE7 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
材料: | 50Mn、42CrMo | モデル: | VE7 |
---|---|---|---|
ギヤ比率: | 51:1 | 効率: | 40% |
色: | 要求される | 応用: | 太陽追跡者 |
起源の場所: | 常州、中国 | 運転者: | 12/24VDCモーター |
保証: | 5~10年 | 証明書: | ISO9001のセリウム |
設置場所: | 分野を開けて下さい | 特徴: | 長い生命 |
ハイライト: | 太陽能力別クラス編成制度のための横の回転ドライブ,太陽能力別クラス編成制度のための24v回転ドライブ,封筒の太陽たくさんドライブ |

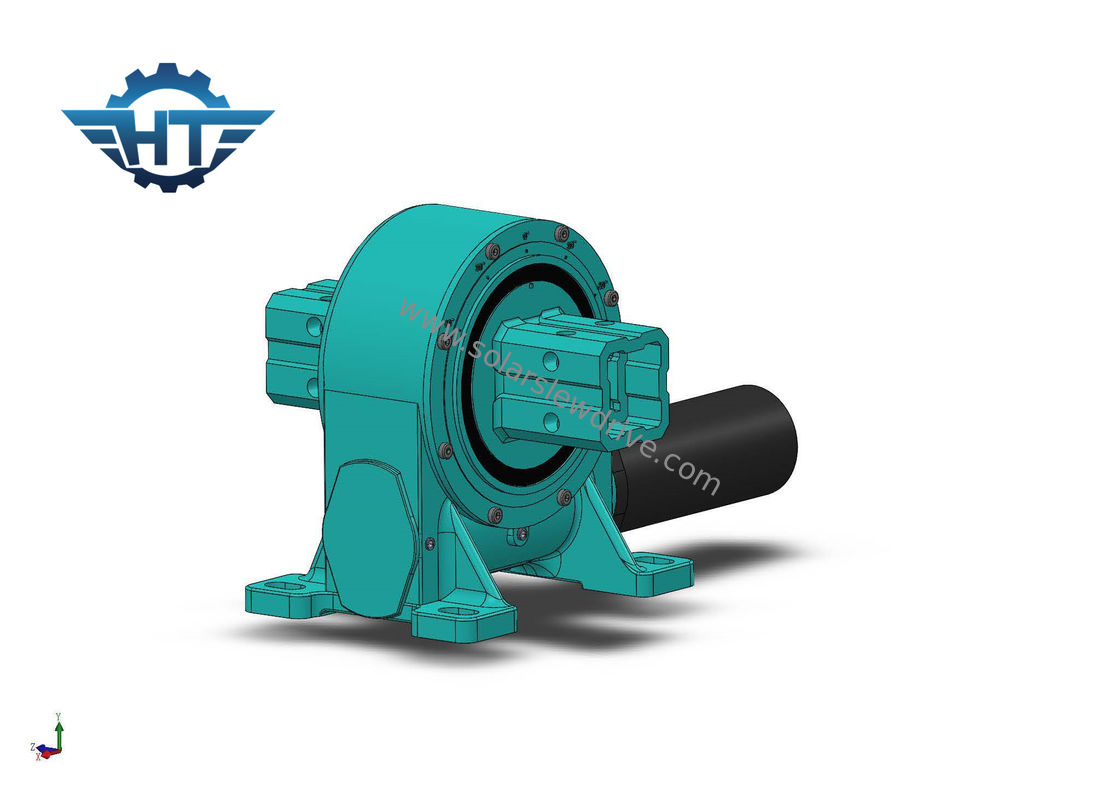

VE7封筒みみずギヤたくさんドライブ、横の単一の軸線の太陽能力別クラス編成制度のための24VDCモーターDrived
記述
回転ドライブは日光の最もよい角度をいつも保つために太陽能力別クラス編成制度を加えた。固定発電所と比較されて、平らな単一軸線の追跡は10~30%年次発電を高めることができる(緯度の変更によって);傾斜させた単一軸線は30%以上によって増加できる;二重軸線の追跡は約40~50%増加できる。
VEシリーズのパフォーマンス パラメータ
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13 |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244 |
適用
平らな単一の軸線、たらいの発電、集中された発電、等のような光起電発電システムのピッチの位置の回転のために使用される。
平らな単一軸線の能力別クラス編成制度は南北および東西の追跡で整理されるブラケットの追跡の形態である。天文アルゴリズムに従って、モーターは太陽電池パネルに太陽の方位角を追跡させるブラケットを運転し光起電モジュールの表面の直接日光を高め、そして発電を高める。
特徴
1盲目穴の設計および骨組オイル シールのシーリング構造を使用して、密封の性能は信頼できる、シールは直接日光を避けることができたり効果的に塵および水を防ぎ、保護レベルはIP65に達することができる。それは屋外の使用のために適して、シングルまたはダブルのフランジが付いている出力である場合もある。
2二重囲む砂時計みみず、複数の歯の接触は、より大きいトルクを送信したり、および傾く時より大きい軸力、放射状力に耐えることができる
3つは製品設計より遅い取り替えのために便利である共通のサイズを国内外で採用する、
4二重配線管サポート構造、強い剛性率は、光起電独自に運転された二重軸線のために適した転覆の時、特に大きい負荷放射状力に抗、ブラケットのピッチングの方位角および他の働く条件を集中する
5両面の同軸出力フランジ、対称の構造の高いアセンブリ フォールト・トレランス、小さい軸サイズ、スペース節約、ワイヤーで縛ることおよび構造レイアウトのために空の出力シャフトの構造、便利な
現地の汚染を防ぐ6輸入された二重唇の骨組シール リング
