起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE9」 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 100-1600/ pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
モデル: | SE9 | ギヤ比率: | 57:1 |
---|---|---|---|
適用: | 建設機械 | 名前: | 油圧たくさんドライブ |
運転者: | 油圧モーター | 保証: | 5~10年 |
証明書: | ISO9001のセリウム | 取付け: | 横 |
ハイライト: | ip66回転軸受け,ip66回転リング軸受け,溶接機のために耐える回転リング |

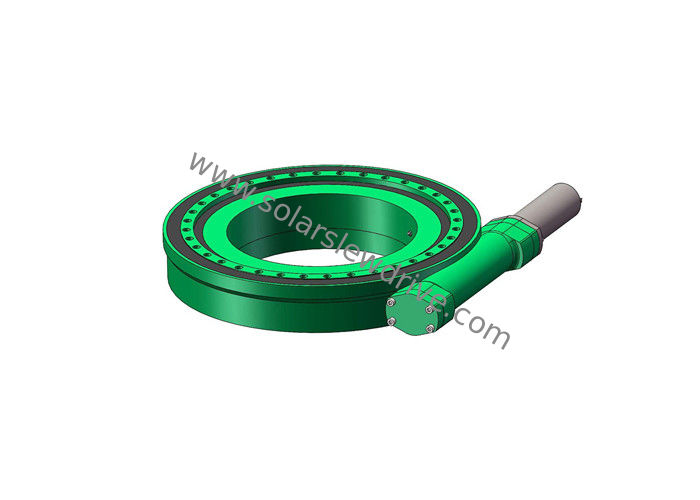

IP66建設機械のための高いトルクと耐える油圧回転リング
記述
溶接のコンバーターの塗布
2座席溶接のコンバーターはフリップおよび振動機能を結合する置換機械である。フリップおよび振動は自身の軸線のまわりの振動に加えて仕事台の工作物を握る2本の斧によって運転されるまた別の軸線のまわりで傾きかフリップをする横か「船タイプ」のの容易に溶接位置の溶接への溶接工のさまざまな位置に箱のタイプ、ディスク タイプおよび他の非の長さの工作物の溶接のために適したフレーム タイプ溶接する、ことができる。
仕事台は望ましい溶接の速度で振れる「U」フレームに取付けられ「U」フレームは横の軸線のまわりに一定した速度か必須の溶接の速度に座席の両側に、大抵ある。工作物が仕事台に置かれた後きちんと設計されたら、傾きの動きの重心機械にだけでなく、よく全面的な安定性が、渡すか、または近づく傾きの軸線をありが、傾きドライブ トルクは非常に減る、従って頑丈なベルト寄せはこの構造を採用する。その適用範囲は大きいドア溶接オペレータまたは望遠鏡腕溶接オペレータとのフリップ転位の位置の50t頑丈な大型の工作物よりもっと、大抵ある。
SEシリーズ回転リング軸受けドライブの角度そして位置の取付けの限定がない。それは水平に、縦に取付けられ、傾斜させることができる。ドライブに耐える封じられた回転リングは封じられたハウジング、回転軸受け、みみずシャフトおよび他の部品の組み立てられる。ユーザーは運転力として電動機か油圧モーターを選ぶことができる。それは360度を先に回すか、または回転を逆転できる。ドライブに耐える回転リングはコンパクト デザインであり、遺贈財産の他のタイプの運転と比べて容易な維持取付けることもまた容易であり。
SEシリーズの性能のテーブル
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
インストール手順
SEシリーズ回転ドライブは一般に水平に取付けられている。そして私達はまた回転ドライブの性能を考えると水平に取付けることを推薦する。
