起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE3」 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 200~300/ pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: |
モデル: | SE3 | タイプ: | みみずおよびギヤ |
---|---|---|---|
色: | 要求される | ギヤ比率: | 31:1 |
OEM: | 利用できる | 材料: | QTおよび42CRMO |
証明書: | ISO9001のセリウム | 絵画: | 利用できる |
ハイライト: | SE3たくさんドライブ変速機,iP66保護たくさんドライブ変速機,みみずギヤ封筒のたくさんドライブ |

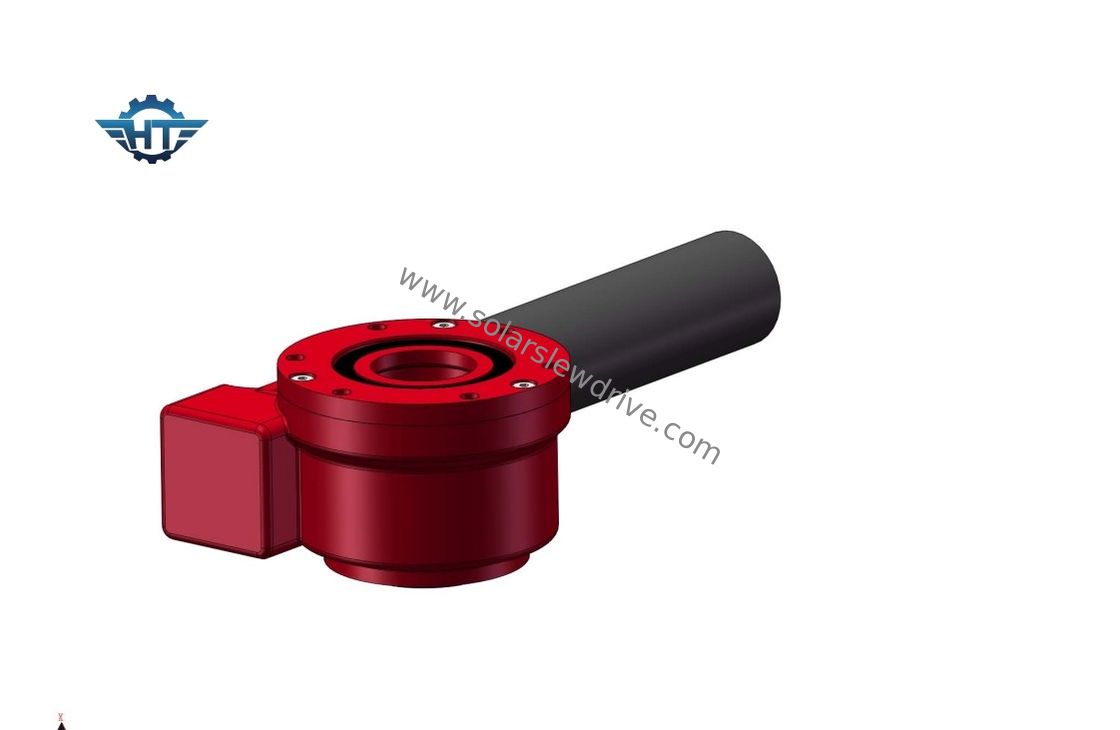

SE3みみずギヤ封筒の屋外の太陽能力別クラス編成制度のためのIP66保護の太陽たくさんドライブ
みみずギヤ回転ドライブ記述
技術が改良したので、回転ドライブはギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を、imporvedトルクこうして使用して、バックラッシュは減った。
このより大きい強さ、効率および耐久性の高められた歯の約束の結果。回転ドライブは横のみみずがみみずの糸の数とみみずギヤの歯の数間の関係によって、シャフトの速度の比率決まる標準的なみみずの技術を使用する。
SEシリーズのPerformace
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
たくさんドライブの取付け
1.Clean溶接、電流を通すこと、残余、土、等からの据付、例えば。
2.Liftアイ ボルトが付いているたくさんドライブ。
3.Theたくさんドライブは荷を下された状態に取付けられる。
4.The続くプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれる。
糸への5.Apply糸ロックの液体。
一致の部品を十分に要求する糸のギャップの6.Lay糸ロックの液体。
7.Preload斜めのボルト。斜めに得る方法をボルトの次スケッチの一般的なパターンを順にトルクを見なさい。内部か外リングとの開始。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをしなさい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返しなさい。最終的に斜めにきつく締まるトルクの100%にトルクを与えるため。
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用がある。
典型的な振動ドライブ塗布は含んでいるが、に限られない:
1.Solar追跡者
2.Windタービン
3.Men's上昇
4.Hydraulic機械類
5.Telehandler
6.Excavator
7.Lift
8.Crane
9.Drilling装置
10.Military装置
