革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HANGTUO |
| 証明: | CE, ISO9001 |
| モデル番号: | VE5 |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | 145~226 USD/PC |
| パッケージの詳細: | 合板箱 |
| 受渡し時間: | 15~30日 |
| 供給の能力: | 12000 PCS/YEAR |
| レデューサーとモーター: | VE5＆24V | 材料: | 42CRMNまたは50Mn |
|---|---|---|---|
| 適用: | ソーラーパネルトラッカー | 保証: | 5〜10年 |
| 色: | 要求に応じて | サイズ: | 3〜25インチ |
| モジュール: | ウォームギアモジュール | 特徴: | IP66、長寿命 |
| ハイライト: | 単一の軸線のたくさんドライブ変速機,低いバックラッシュのたくさんドライブ変速機,低いバックラッシュの回転の変速機 |
||

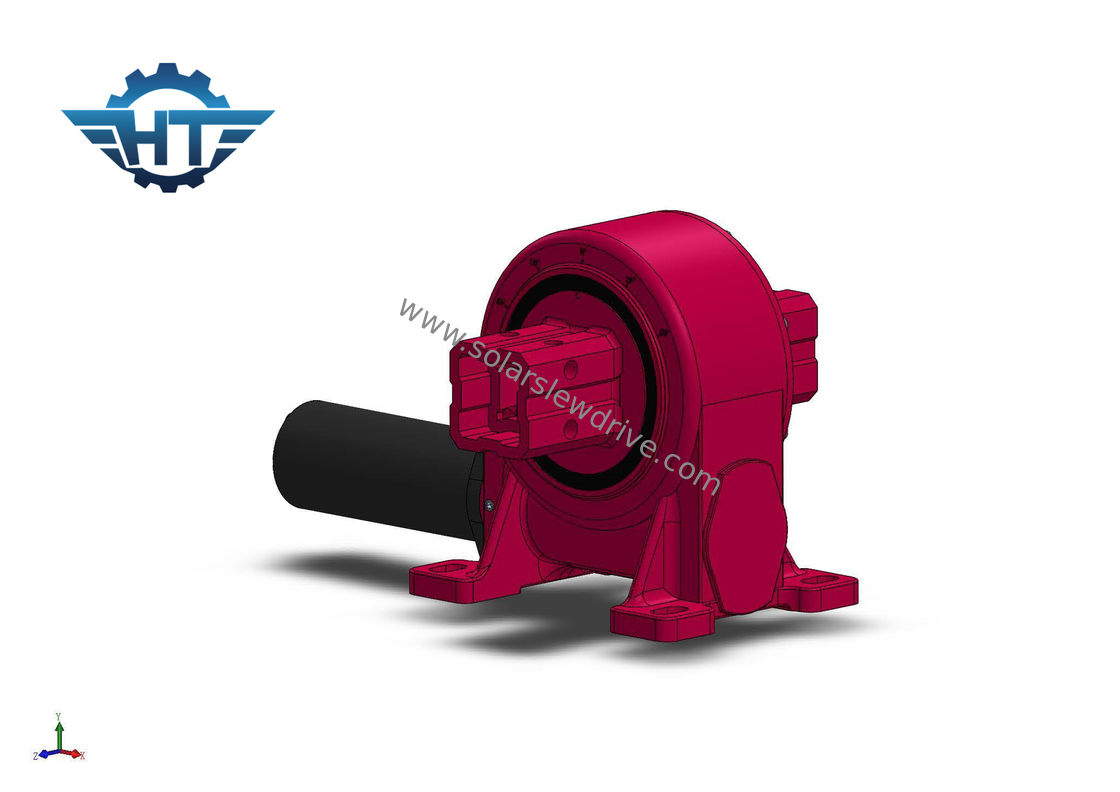

VE5単一の軸線の低いバックラッシュの惑星の変速機との太陽追跡者のたくさんドライブ軸線
ドライブ記述を殺害した
回転ドライブは太陽の能力別クラス編成制度で広く利用されている。 光起電発電所の追跡は平らな単一軸線連結、斜めの単一軸線連結、斜めの単一軸線および二軸の能力別クラス編成制度を含んでいる。
回転ドライブの塗布
1. SE1、SE3、SE5、SE7、SE9、SE12、SE14、SE17、平らな単一の軸線連結のためのSE21。この種類のシステムは30の度および地面斜面の下で緯度のために適している12度以下。
2. SE1、SE3、SE5、SE7、SE9、SE12、SE14、SE17の斜めの単一の軸線連結のためのSE21回転ドライブ。この種類のそれ高い緯度に中型システムのために適している、地面およそ平らである必要がある。
3. SE1、SE3、SE5、SE7、SE9、SE12、SE14、SE17、SE21、VE1、VE3、VE5、VE7、VE8の斜めの単一軸線の単位のためのVE9回転ドライブ。この種類のシステムは高い緯度に媒体のために適している。
4. SDE1、SDE3、SDE5、SDE7、SDE9、SDE12、SDE17の二重太陽能力別クラス編成制度のためのSDE21回転ドライブ。この種類のシステムはすべての種類の地形のために適している。
特徴
1. 0~180°から回しなさい
2. 左右どちらかの側面の運転モーターを接続しなさい
3.グリースは工場の前に満ちていた
4. 簡単な取付け
5. 理性的なスペース利用
6. ギヤは自動閉鎖である;従ってブレーキは必要ではない
7. 始まり、停止の容易で、流暢な方法
8. 縦の取付けのために適した高いbackholdingトルク
9. 低い維持
縦VEシリーズIP66回転ドライブ パフォーマンス パラメータ
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
| N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78のkg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105のkg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185のkg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244のkg |
