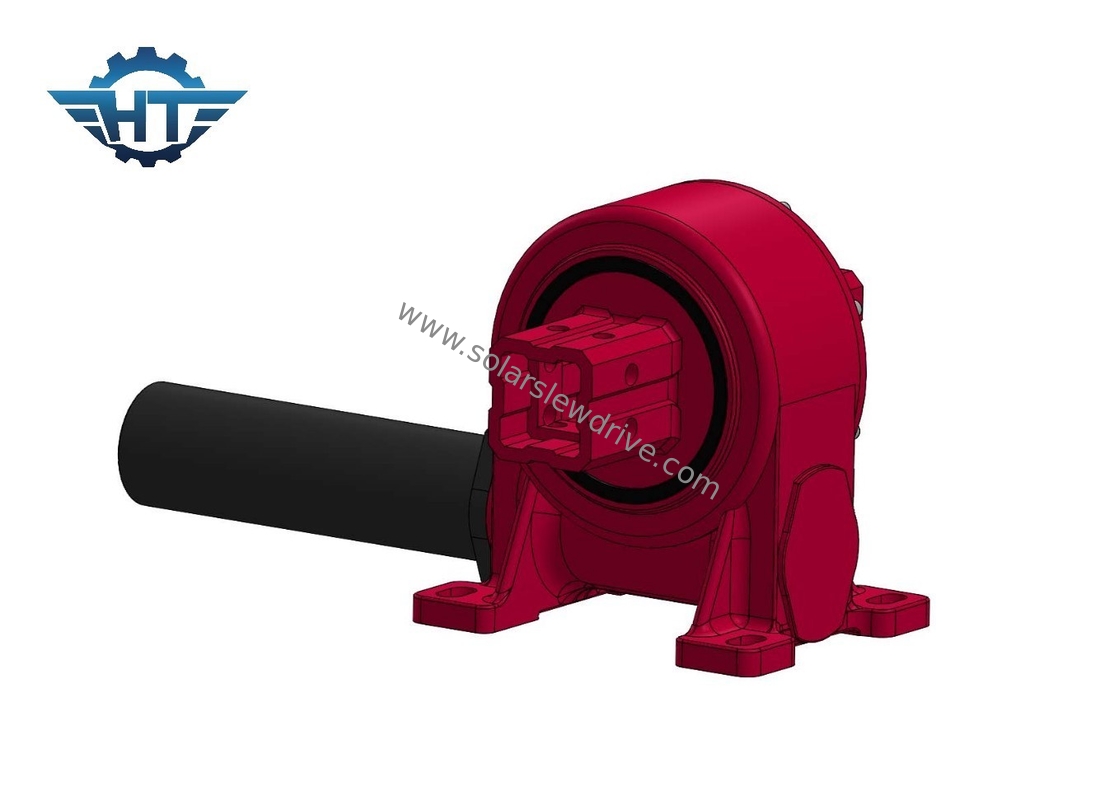

高負荷容量 12 " スリーブドライブギアボックス 信頼性の高い太陽電池追跡システム

高負荷容量 12 " スリーブドライブギアボックス 信頼性の高い太陽電池追跡システム

9' スリーブ駆動ギアボックス記述

ワームギアスウィイングドライブは,通常,腐食耐性を有する材料で作られ,屋外用途に適しています.内部部品を環境要因から保護するように設計されていますこの耐久性は,様々な気象条件下で太陽光追跡システムの信頼性の高い動作に不可欠です.

保守の必要性を最小限にするために,多くのワームギア ソーラートラッキング スウィイングドライブは,自動ロックするように設計されています. これはワームギアが本質的に逆走に抵抗することを意味します.頻繁な調整や潤滑の必要性を減らす維持費のない運用は,特に遠隔地やアクセス不可能な場所での太陽光追跡システムの全体的な信頼性に貢献します.

1. VEシリーズ スウィイングドライブのパラメータ



   モデル	割合	定数出力トルク (N.m)	傾きトルク (N.m)	保持トルク (N.m)	軸負荷 (kN)	放射線負荷 (kN)	効率性	精度 (°)	自動ロック	体重 (kg)
   3cm	31:1	600	1500	1800	22	15	40%	≤0.1	そうだ	12
   5インチ	37:1	800	5000	9200	16	27	40%	≤0.1	そうだ	18
   7インチ	57:1	1750	7000	13200	34	58	40%	≤0.1	そうだ	32
   8インチ	51:1	2250	11200	20400	50	80	40%	≤0.1	そうだ	28
   9インチ	61:1	2250	16000	30800	60	130	40%	≤0.1	そうだ	52
   12インチ	78:1	4300	25000	40560	77	190	40%	≤0.1	そうだ	65
   14インチ	85:1	5600	48000	44200	110	230	40%	≤0.1	そうだ	88
   17インチ	102:1	6750	67000	53040	142	390	40%	≤0.1	そうだ	135
   21インチ	125:1	16000	89000	65000	337	640	40%	≤0.1	そうだ	192
   25インチ	150:1	21450	112000	89000	476	950	40%	≤0.1	そうだ	251

2.

特徴

反応が低い

スウィイングドライブは 反発を最小限に抑え, 精密でスムーズな運動制御を保証するために設計されています

簡単にインストール:

スウィイングドライブの設計により,様々なシステムに簡単にインストールおよび統合できます.

メンテナンスフリーオプション:

定期的な検査や潤滑剤の必要性を軽減する メンテナンス不要な機能が付いているモデルもあります

申請

鉱山設備:

鉱山では,スウィリングドライブは,制御された移動と位置付けを可能にするため,掘削機やコンベヤーシステムなどの機器で使用されます.

医療機器:

制御された回転運動のために スウィイングドライブを使用する医療イメージング装置やロボットシステムもあります

軍用・防衛用:

スウィイングドライブは,レーダーシステムや監視機器などの様々な軍事および防衛システムで使用されています.

スウィーニング・ドライブは,特に重荷や環境条件の変動下で,制御され精度の高い回転運動を必要とする幅広いアプリケーションにおいて重要な役割を果たします.
