起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE3 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo | 型番: | SE3 |
---|---|---|---|
ギヤ比率: | 31:1 | 定格出力のトルク: | 600nm |
トルクの保持: | 1500NM | トルクを傾けること: | 3000Nm |
効率: | 40パーセント | 標準的な色: | RAL 9006 |
ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者のためのたくさんドライブ |

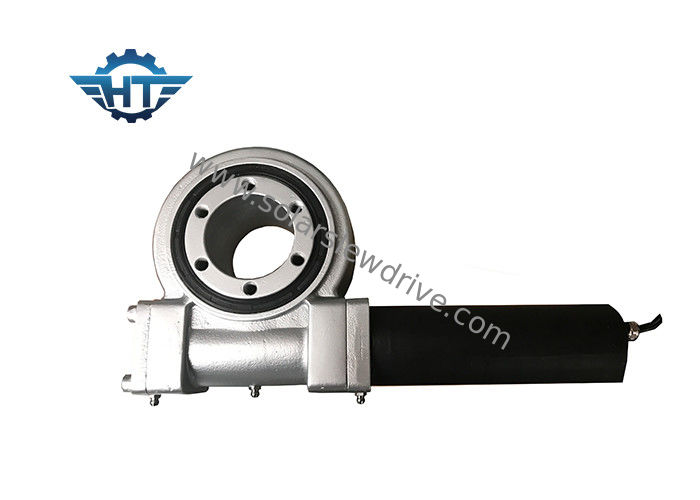

みみずギヤ単一の軸線の太陽追跡者の変速機はCspのための12/24vdcモーターによって一致しました
記述
私達の回転ドライブはハウジング、回転軸受け、シーリングで構成され、みみずおよび他の標準的なハードウェアaccssoriesを囲みます。私達はまた異なった種類の12VDCか24VDC電子プラネタリ・ギア モーター、安定した性能および高性能の時計回り方向およびカウンターの時計回り方向の回転のための移動できる油圧モーターのようなモーターに一致させてもいいです。
SE3 3インチの単一の軸線はドライブを広く持っています平らな単一の軸線の能力別クラス編成制度、斜めの能力別クラス編成制度、放物線たらい、フレネルおよびheliostatの発電所のような適用を殺害しました。
利点
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. 360度の回転範囲
3. みみずドライブを中囲みます
4. 高い負荷を保障する多歯接触
5. 自動閉鎖機能
技術的なデータ
SEモデル パフォーマンス パラメータ | ||||||||||||
モデル | 定格出力のトルク(N.m) | 保持しますトルク(N.m)を | TiltingTorque (N.m) | 軸負荷(kN) | 放射状の負荷(kN) | 比率 | Effeciency | 精密(程度) | IP | 働く臨時雇用者。(℃) | 自動閉鎖 | 重量(kg) |
1つ | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 12 |
7" | 2000年 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 204 |
注目:明細寸法および変数のために、私達の販売のデッサンを参照して下さい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく色は利用できます;私達の標準的な色はRAL 9006です。
