革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE5」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 280~504 / pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材質: | 50Mn、42CrMo | モデル: | SDE 5 |
|---|---|---|---|
| ギヤ比率: | 37:1 | 定格出力のトルク: | 800 Nm |
| トルクの保持: | 9200 Nm | トルクを傾けること: | 6000 Nm |
| 効率: | 40パーセント | 標準的な色: | RAL 9006 |
| バックラッシュ: | ≤ 0.1 | フィーチャー: | 二重軸線 |
| ハイライト: | 小さいたくさんドライブ、みみずドライブ モーター,worm drive motor |
||

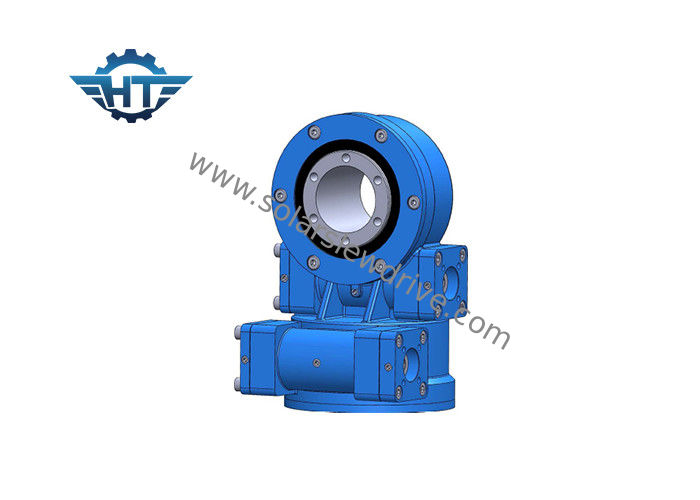

SDE5太陽追跡者のためのISO9001/セリウムの証明の低い回転速度の二重軸線のたくさんドライブ
記述
回転ドライブの性能は6kNmからトルク、200Nmまで出力トルクの63kNm、500Nmまで時の積載量の転覆の271kNm、および156,600まで30:1の変速機の縮小率の保持の220kNmまで及びます:1。土台は多数の斧の組合せを渡って、または水平に、縦にすることができます。
縦の取付け
付けられた引く上部を示すよりよい保護のための太陽適用に回転ドライブを取付けることを助言します。
他の適用のために、土台の方向は保護レベルの評価に基づき、それはよりよい保護のためによりよいです。
横の取付け
回転ドライブを方位角の軸線によりよい保護のための太陽適用に逆さまに取付け、高度の軸線のための保護を加えることを助言します。
他の適用のために、土台の方向は保護レベルの評価に基づき、それはよりよい保護のためによりよいです。
二重軸線の回転ドライブは2方向の取付けられます。
利点
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転して下さい
4. 静的な自動閉鎖機能をよくして下さい
技術的なデータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けますトルク（N.m）を | 保持しますトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3つ | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
注目:上記の次元および変数は更新済であるかもしれませんまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照して下さい。
カスタマイズされたサービス
1.異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく色は利用できます;私達の標準的な色はRAL 9006です。
Applicatons
回転の高性能の需要が高い必要とする太陽系の二重軸線の回転ドライブを加えることによる集中された太陽能力別クラス編成制度は、運転します。
