起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材料: | 50Mn、42CrMo、QT | モデル: | デュアル軸7インチ |
---|---|---|---|
トルクの保持: | 13.5 kNm | トルクを傾けること: | 13.2 kNm |
効率: | 40% | 軸方向荷重: | 34 kN |
ラジアル荷重: | 58 kN | 色: | RALコードに基づく |
ハイライト: | 回転リング ドライブ,みみずドライブ モーター |

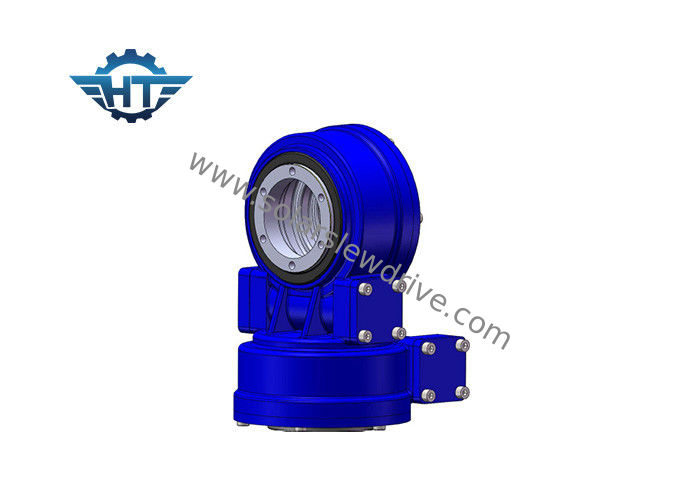

みみずおよびウォーム ホイールSDE7はドライブ24のVDCのプラネタリ・ギア モーターを搭載する軸線のたくさん二倍になります
二重軸線の太陽追跡者のためのたくさんドライブ
太陽追跡者は単一軸線の追跡者および二重軸線の追跡者に機械特徴を考慮に入れることによって分けることができます。二重軸線システムが太陽の最適の追跡を得られるのでたらい式システムを除いて集中された太陽技術のすべてのタイプでより普及しています。
私達に油圧モーターがあり、たくさんのための電動機は異なった労働条件、次として細部データに従って運転します:
電気ギヤ モーター
モーター データ | 惑星データ | ||
評価される電圧 | 24VDC | 比率 | 398:1 |
評価される流れ | 1.3A | 出力トルク | 43Nm |
定格速度 | 800Rpm | 出力速度 | 2Rpm |
水平に保護される | IP55/65/66 | 騒音 | <60db> |
油圧ギヤ モーター
主変数の語集
時のトルクを傾けること:トルクは負荷の位置と回転軸受けの中心間の間隔によって増加する負荷です。負荷および間隔によって発生するqorqueが評価される傾く時のトルクより大きければ、回転ドライブは転覆します。
放射状の負荷:回転軸受けの軸線に垂直に荷を積んで下さい
軸負荷:回転軸受けの軸線に平行に荷を積んで下さい
トルクの保持:それは逆のトルクです。ドライブが逆に回り、部品が損なわれないとき、達成される最高のトルクはトルクを保持すること呼ばれます。
自動閉鎖:荷を積まれたときだけだけ、回転ドライブは逆転回り、こうして呼びました自動閉鎖とできません。
SDEモデル パフォーマンス パラメータ
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
