革新的で、費用効果が大きい回転ドライブの提供

|
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE3 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 100~380/ pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 原産地: | 常州、中国（本土） | 電源: | 24VDC |
|---|---|---|---|
| ホール センサー: | いいえ | タイプのモーター: | 惑星のブラシをかけられたdcモーター |
| 特徴: | 全く封じられた | 材料: | 42CrMoか50Mn |
| ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者ドライブ |
||

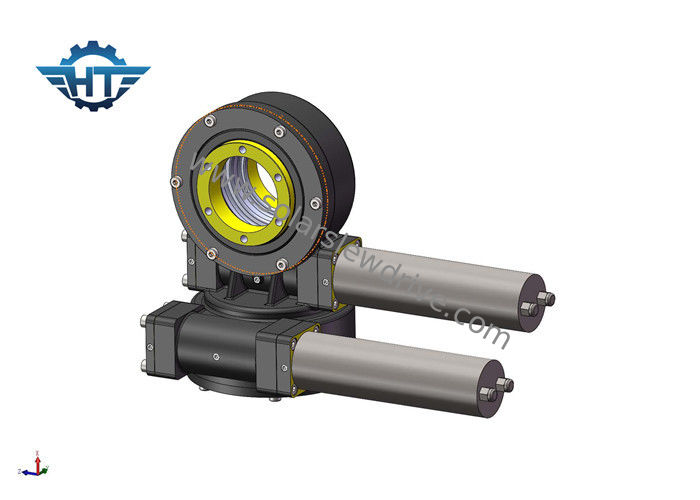

SDE3二重軸線みみずギヤは集中された太陽動力火車のための高精度のドライブを殺害した
記述
タワーのphotothermal発電システムのための伝動装置を選ぶ方法
伝動装置はタワーの発電所の効率にとって重要である
タワーのphotothermal発電所では、数万枚のミラーは熱吸収タワーの端に高温を集め、熱を集めるために熱吸収物の太陽放射を集める。熱の連続的な、安定したコレクションを保障するためには、ミラーは伝動装置を通して（二重軸線）横の方位角および高度の進行方向の太陽の位置を、常に追跡するべきである。
共通の伝動装置はタワーのCSPたくさんドライブである
たくさんドライブは通常モーターによって2本の斧の方にミラーの回転を運転するために運転される。精密機械として、photothermal発電工業のたくさんドライブの適用は1mrad内の追跡正確さを制御する必要がある。表面の一致区域が大きい、伝達正確さ歯粗い環境の北西のPhotothermal発電所のためにより適した精密および生命の条件の下でおよび二重封筒構造のウォーム ホイールはより高い、耐衝撃性強い、低い摩耗率長期使用を保障できる。
技術的なデータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
モーター
24VはDCモーターにブラシをかけた
指定:
電圧:24VDC
任意電圧:12V、48V
負荷流れ無し:0.6A （最高）
負荷出力速度無し:3.2 rpm
負荷速度無し:1300のrpm
定格速度:2つのrpm
評価されるトルク: 43 Nm
最高のトルク:48 Nm
評価される流れ:1.8A （最高）
IPのクラス:IP55
重量:2000年のg
次元
シャフト:12mm
モーター電圧、力および速度はadoptable次元の許可された状況の下のあなたの要求に従ってカスタマイズされる。
