起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE1 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~200/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
電源電圧: | 24ボルト | ホール センサー: | いいえ |
---|---|---|---|
タイプ: | 1インチ | 取付け: | 横 |
軸線: | 単一の軸線 | 色: | 銀 |
ハイライト: | 太陽追跡者のためのたくさんドライブ,太陽追跡者ドライブ |

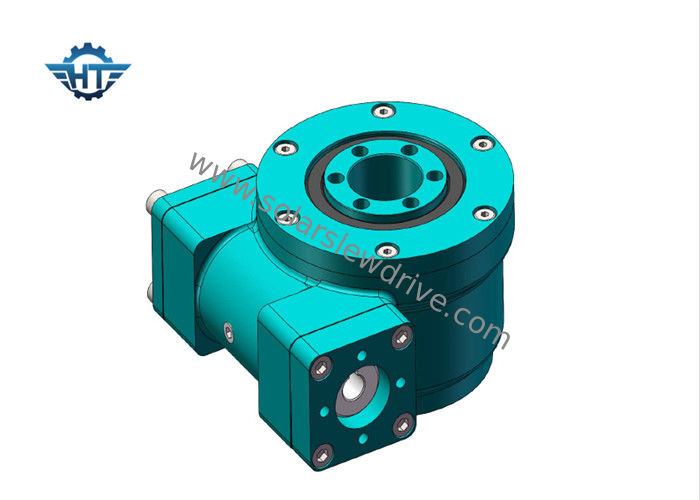

小さい回転の忍耐SE1回転リング ドライブ製造業者、50mnの太陽追跡者のための42crmo材料
記述
小さい回転忍耐装置は通常みみず、回転リング、ハウジング、モーターで、等構成される。中心の部品が軸受けを回転しているので、同時に軸力、放射状力、および時の傾けに抗してもいい。従来のたくさんドライブ プロダクトと比較されて、私達のたくさんドライブは、維持すること容易取付けで易く設置スペースを節約する。プロダクトは頑丈な平面トラック、容器クレーン、トラック取付けられたクレーン、空気仕事車および太陽熱発電システムのような建設機械そして新しいエネルギー分野で広く利用される。
小さい回転ドライブの熱処理
配線管の熱処理:回転軸受けの配線管は癒やされる表面誘導であり癒やす硬度は堅くされた層の十分な深さを達成できるHRC 55-62で保障される。
ギヤ熱処理:力、回転リングの1を送信するに通常必要性が原因で歯がある。ギヤの熱処理の状態は一般に正常化されるか、または和らげられる。歯の表面はまたユーザーの要求に従って癒やすことができる。癒やす硬度は50であるおよび60 HRCおよび十分な深さの間に保証することができる。癒やすギヤは適用によって癒やし、単一の歯の高周波焼入れ完全な歯に分けることができる。単一歯の高周波焼入れは癒やし、歯の表面の癒やすこと歯の表面の根に分けることができる。
技術的なデータ
SE1たくさんドライブ | モーター データ | ||
評価されるトルク | 384 N.m | 評価される電圧 | 24 VDC |
定格速度 | 0.06 RPM | 評価される流れ | <8 A=""> |
最大出力 | トルク(3sec。) 460 N.m | 出力電力 | 25 W |
比率 | 32:1 | 定格速度 | 2つのRPM |
温度 | -30℃~80℃ | ワイヤー長さ | 1メートル |
次元
SEシリーズ回転ドライブの技術的なデータ
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
小さい回転の忍耐の配線管の熱処理の熱処理:回転軸受けの配線管は癒やされる表面誘導であり癒やす硬度は堅くされた層の十分な深さを達成できるHRC 55-62で保障される。
