起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE8 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
タイプ: | VE8回転ドライブ | 原産地: | 常州市, 中国 |
---|---|---|---|
関数: | トルクを高めて下さい | 証明: | ISO, CE |
保護して下さい: | 同封の | 材料: | 42CrMoか50Mn |
品質保証: | 10 年 | サイズ: | 3インチから25インチ |
ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者ドライブ |

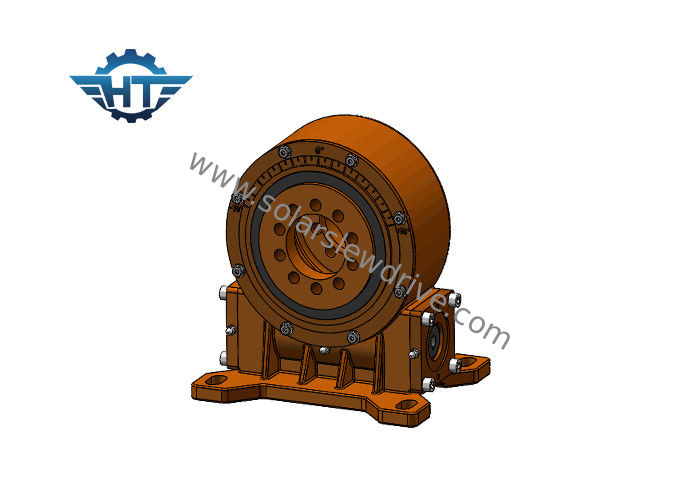

Ve8太陽追跡者のための螺旋形ギヤそして封筒みみずが付いている縦の太陽追跡者のたくさんドライブ
記述
回転リング、別名回転軸受けまたは回転盤軸受けは、軸負荷、放射状の負荷を支えられるおよび傾く時大きい軸受けです。それは必要な機械類伝達部品です。それに内部および外リング、圧延および他の部品があります。
1つは変速機として中心の動きの部品が回転軸受けおよびみみずシャフトであるので回転ドライブを考慮できます。それはまたシール、ハウジングおよびモーターのような補助部品から成っています。動力源として、たくさんドライブ モーターは通常DCのプラネタリ・ギア モーター、DCのステッピング モーター、油圧モーターが電力ドライブ システムとして建設機械で主に使用されるACギヤ モーター等ACです。中心の部品がリング ドライブを回転しているので、回転ドライブは容易に軸および放射状力に抗できます。
たくさんは働き主義を運転します
みみずは回るために回転リングの外リングを運転するモーターによって運転されます、;外リングはフランジを通してトルクを出力し、回転リングの内部リングはハウジングで固定されます。
回転ドライブに逆の自動閉鎖特徴のみみずギヤ ドライブのために逆の自動閉鎖があります。この特徴はホストの操作および安全率の安定性を非常に高めます。従来の振動プロダクトと比較されて、回転ドライブ変速機は、維持すること容易取付けで易くかなりの設置スペースを節約します。
技術的なデータ
モデル | 定格出力のトルク(N.m) | 保持しますトルク(N.m)を | TiltingTorque (N.m) | 軸負荷(kN) | 放射状の負荷(kN) | 比率 | 精密(程度) | 精密 | IP | 自動閉鎖 | 重量(kg) |
3つ | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | はい | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | はい | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | はい | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | はい | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | はい | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | はい | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | はい | 88のkg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | はい | 135のkg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | はい | 192のkg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | はい | 251のkg |
