起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE、VE |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 100~1100/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
タイプ: | 単一の軸線の回転ドライブ | Saftyのクラス: | IP65 |
---|---|---|---|
証明: | ISO, CE | 特徴を保護して下さい: | 同封の |
素材: | 42CrMoか50Mn | 保証: | 5~10年 |
サイズ: | 3インチから25インチ | アプリケーション: | 産業の、太陽追跡者 |
ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者のためのたくさんドライブ |

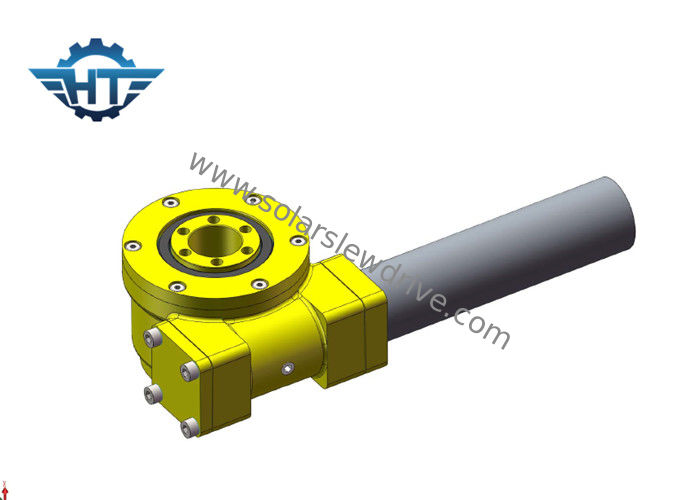

反錆の処置の平らな太陽追跡者で加えられるDCのプラネタリ・ギア モーターによって付す太陽追跡者ドライブ
記述
追跡者の機械設計は夏至(斧間の最高のオフセット角)の間に太陽の最高の変位を考慮に入れるべきです。平らな単一の軸線の追跡者または極軸(斜めの単一の軸線)の追跡者は通常、最高の角動きまたは120°超過しません。
たくさんドライブの機械構造の設計は堅くそしてしっかりあるなりま金属の熱拡張およびたくさんドライブの正しい取付けを考慮に入れます。
適度な機械の摩耗の場合には、風圧力損失および材料の下落は、能力別クラス編成制度25年の使用期間を保証できます。同時に、長い耐用年数を保護するために、たくさんドライブのすべての一部分は電気めっきするか、または他の表面の反錆の処置必要があります。
Techicalデータ
SEモデル パフォーマンス パラメータ | ||||||||||||
モデル | 定格出力のトルク(N.m) | 保持しますトルク(N.m)を | TiltingTorque (N.m) | 軸負荷(kN) | 放射状の負荷(kN) | 比率 | Effeciency | 精密(程度) | IP | 働く臨時雇用者。(℃) | 自動閉鎖 | 重量(kg) |
1つ | 400 | 1000 | 1800 | 22 | 12 | 28:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 12 |
7" | 2000年 | 13500 | 7100 | 132 | 58 | 57:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 43% | ≤0.1 | 66 | -30~+120 | はい | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 43% | ≤0.1 | 66 | -30~+120 | はい |
204 |
インストール手順
SEシリーズ回転ドライブは一般に水平に取付けられています。そして私達はまた水平に回転ドライブの性能を考慮することを取付けることを推薦します。
