| Brand Name: | HangTuo |
| Model Number: | SDE5」 |
| MOQ: | 1 部分 |
| 価格: | USD 280~504 / pc |
| Delivery Time: | 15~45 日 |
| Payment Terms: | / TのL / CのTは、ウェスタンユニオン |

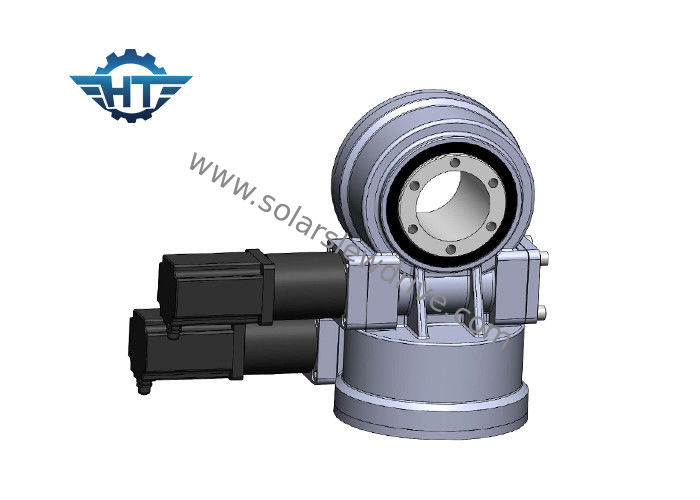

二重軸線太陽能力別クラス編成制度および衛星のための封じられた収容の5インチみみずギヤ回転ドライブ
記述
たくさんドライブは通常みみず、ターボ タイプのたくさん軸受け、ハウジングおよび力資源で構成されるたくさん軸受けの改善されたプロダクトである。ハウジングは良質の投げられた鋼鉄を使用する非常に高力の、みみずギヤ使用42CrMoおよび白熱イオン窒化を、耐久性の強さであるより強いより高く、硬度およびより長く国内従来のガスの窒化50Mn材料と比較される耐用年数および他の国内封筒みみず備えている。
生産の技術的なデータ
モデル:SDE7
原産地:常州、中国
ブランド:HT
タイプ:囲まれている
材料:42CrMo、50Mn
出力トルク:800N.m
時のトルクを傾けること:6000 N.m
トルクの保持:9200 N.m
静的な軸評価:133 KN
静的な放射状の評価:53 KN
動的軸評価:32 KN
動的放射状の評価:28KN
ギヤ比率:57:1
効率:40%
Hangtuoの回転ドライブはハウジング、回転ののある完了された予備品を持つみみずを囲む密封で忍耐構成される。私達はまた時計回り方向のための移動および時計回り方向の回転に逆らうためにできるドライブを回転するために使用される電子モーターおよび油圧モーターを作り出してもいい。
利点
1. 回転リングに基づく強い転覆の時
2. みみずドライブを囲むAdopt
3. 多歯接触を使用するためのより大きい負荷を運転しなさい
4. 静的な自動閉鎖機能をよくしなさい
SDEシリーズのパフォーマンス・チャート
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | はい | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 34 |
| 7" | 57:1 | 2000年 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | はい | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 705 |
注目:上記の次元および変数は更新されるかもしれないまたは、明細寸法および変数を調節されて、私達の販売のデッサンを参照しなさい。
分類及びデッサン
通常単一の軸線のタイプがある;3からの細部のplsのための25インチへの二重軸線のタイプ、縦のタイプおよび二重みみずのタイプ、販売の引くことのための私達に連絡するため。
