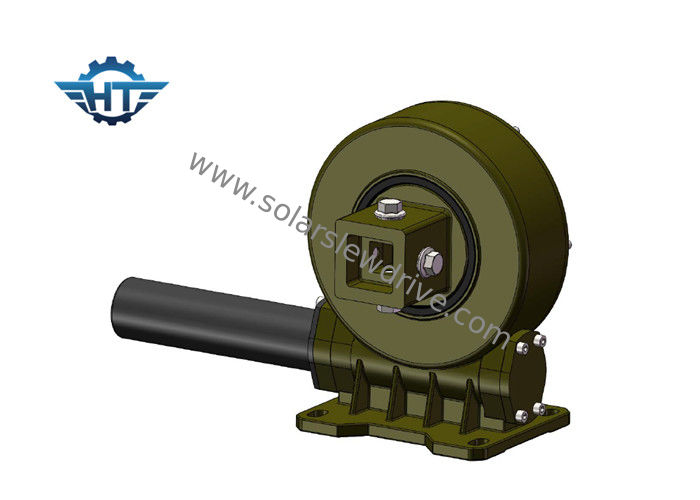

IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機

IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機

  • IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機
  • IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機
IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機
商品の詳細:
起源の場所: 中国
ブランド名: HangTuo
証明: CE, ISO9001
モデル番号: VE9」
お支払配送条件:
最小注文数量: 1 部分
価格: USD 280~504 / pc
パッケージの詳細: 合板ボックス
受渡し時間: 15~45 日
支払条件: / TのL / CのTは、ウェスタンユニオン
供給の能力: 1ヶ月あたりの2000年のPCS
連絡先
詳細製品概要
材質: 50Mn、42CrMo モデル: VE9」
ギヤ比率: 61:1 定格出力のトルク: 4300 Nm
トルクの保持: 27200 Nm トルクを傾けること: 16000 Nm
効率: 40パーセント 正確: 0.1度以下
ハイライト:

太陽能力別クラス編成制度のための回転ドライブ

,

太陽追跡者ドライブ



VE9 IP66の太陽能力別クラス編成制度のための正方形の出力管が付いている縦のたくさんドライブ変速機



記述



たくさんみみずのドライブは回転リング、支承板およびみみずから成っているぎっしりと組み立てられた単位です。この単位は1単位に回転リングおよびみみずの利点を持って来ます。



それは結合された負荷を扱うことができる連続的か循環的な動きとの遅い回転を要求する適用のために適しています。プロダクトは電気か油圧モーターをつなぐこと、また装置に全システムをつなぐための標準的な次元とあります。



小型であること、高い剛性率および他の述べられた利点が原因で、みみずのドライブは移動式アセンブリ プラットホームのようなさまざまな装置、衛星システム、索引力車の油圧ローディング クレーン、小さい海洋クレーン、大きい海洋の門脈の運送者の車輪の単位の拡張可能な回転梯子で、使用されます。



IP66正方形の出力管が付いている太陽能力別クラス編成制度のための縦のたくさんドライブ変速機 0



技術的なデータ



モデル: VE9 原産地 常州、中国
ブランド HANGTUO タイプ 封じられた
材料 42CrMo、50Mn 出力トルク 4300 N.m
時のトルクを傾けること 16 K N.m トルクの保持 27 K N.m
静的な軸評価 60 KN 静的な放射状の評価 130 KN
動的軸評価 30 KN 動的放射状の評価 65 KN
ギヤ比率 37:1 効率 40%





VEのたくさんドライブ技術的なデータ



モデル 比率 定格出力のトルク トルクを傾けること 軸負荷 放射状の負荷 トルクの保持 効率 精密 自動閉鎖 重量
N.m N.m kN kN N.m 程度 はい kg
3" 31:1 300 1500 3.6 15 7000 40% ≤0.1 はい 13kg
5" 37:1 637.5 5000 16 27 9200 40% ≤0.1 はい 18kg
7" 57:1 1750 7000 34 58 13200 40% ≤0.1 はい 28kg
8" 51:1 2250 11200 50 80 20400 40% ≤0.1 はい 35kg
9" 61:1 4300 16000 60 130 27200 40% ≤0.1 はい 51kg
12" 78:1 5600 25000 77 190 40560 40% ≤0.1 はい 61kg
14" 85:1 6750 48000 110 230 44200 40% ≤0.1 はい 78のkg
17" 102:1 9460 67000 142 390 53040 40% ≤0.1 はい 105のkg
21" 125:1 16000 89000 337 640 65000 40% ≤0.1 はい 185のkg
25" 150:1 21450 112000 476 950 89000 40% ≤0.1 はい 244のkg





利点



1. 回転±60°はソフトウェア制御の失敗のドライブの中で、ハード ストップ/懸命に包みます限ります

2. 左右どちらかの側面からの運転モーターの関係

3. 取付けの間に、伝動装置の整理を調節することは必要ではないです;これは工場の前の生産者によって既に置かれます

4. 簡単な取付けおよび低い維持

5. 理性的なスペース利用

6. ギヤは自動閉鎖です;従ってブレーキは必要ではないです

7. 始まり、停止の容易で、流暢な方法
