起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SDE7」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 398~456/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
材質: | 50Mn、42CrMo | モデル: | SDE7」 |
---|---|---|---|
ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
効率: | 40パーセント | 標準的な色: | RAL 9006 |
ハイライト: | みみずギヤ回転リング,みみずギヤ モーター |

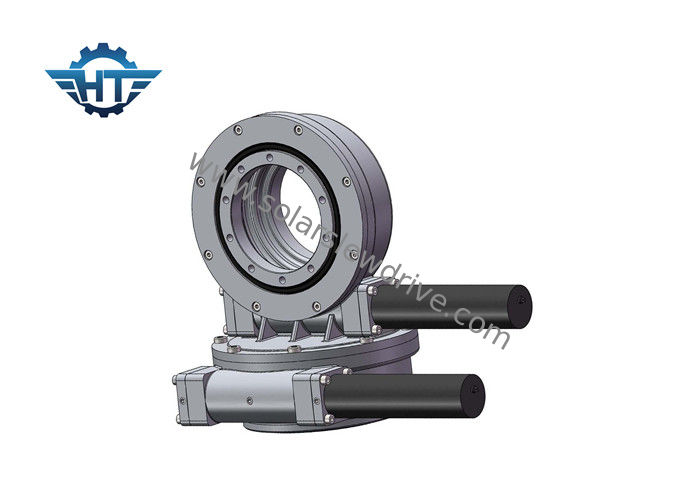

二重軸線の24vdcの高いトルクみみずドライブたくさんドライブは太陽追跡者のためのモーターを連動させました
記述
太陽能力別クラス編成制度は単一の軸線の太陽能力別クラス編成制度および二重軸線の太陽能力別クラス編成制度を含んでいます。単一の軸線の太陽能力別クラス編成制度は傾けられて含み、きっかり能力別クラス編成制度を選抜します。
二重軸線の太陽能力別クラス編成制度のために、differenctブラケットの構造に基づいて、3つのタイプのたくさんドライブ解決は応用であることができます:
1. 使用2横の(seのタイプ)単一の軸線はドライブを殺害しました。
2. 横の1つ(seのタイプ)および別の垂直(veのタイプ)を使用して下さい。
3. 二重軸線のたくさんドライブを使用して下さい。
それらの解決すべてはその直接日光の太陽をいつも追跡する平均太陽を縦そして水平に追跡することを達成できます。
二重軸線の太陽追跡者で加えられるたくさんドライブ
製品名 | SDE7はドライブを殺害しました |
出力トルク | 980 N.m;723 ft.lbs |
最大出力のトルク | 1938 N.m;1429 ft.lbs |
時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
トルクの保持 | 13200 N.m;9736 ft.lbs |
静的な軸評価 | 133.20 kN;29943のlb |
静的な放射状の評価 | 53 kN;11977のlb |
動的軸評価 | 31.90 kN;7171のlb |
動的放射状の評価 | 27.91 kN;6274のlb |
モーター代わり | 12/24/48 VDCモーター;ステッピング モーター;ブラシレス モーター |
プロダクト様式 | 二重軸線;CPV/HCPV;太陽皿;太陽タワー |
適用特徴 | 太陽能力別クラス編成制度、産業Machiner |
パネルの推薦された正方形 | 30平方メートル |
SDEはドライブ性能のテーブルを殺害しました
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 157のkg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 682のkg |
Applicatons
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2. 異なったタイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく異なった色は利用できます;私達の標準的な色はRAL 9006です。
