| Brand Name: | HangTuo |
| Model Number: | SDE7」 |
| MOQ: | 1 部分 |
| 価格: | USD 398~456/ pc |
| Delivery Time: | 15~45 日 |
| Payment Terms: | / TのL / CのTは、ウェスタンユニオン |

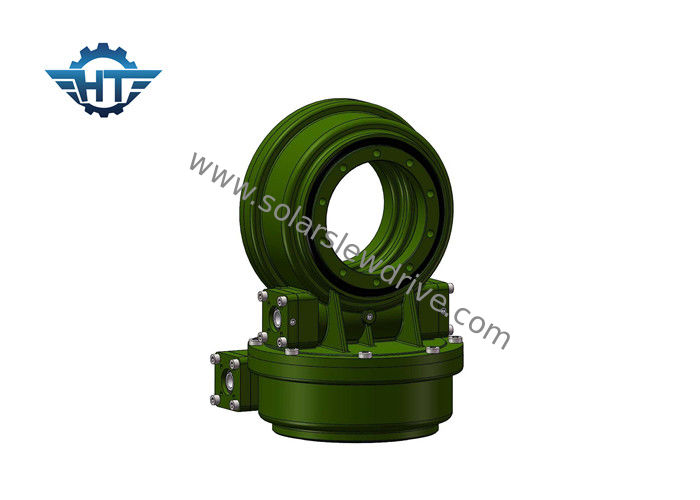

7インチの二重軸線の衛星アンテナのための24Vdcギヤ モーターまたはNEMAが付いている小さいたくさんドライブ
記述
みみずギヤたくさんドライブはよりよい保護性能、大きい伝達トルク、よりよい耐衝撃性および長いワーキング・ライフを特色にします。二重軸線の回転ドライブのための共通の回転ドライブ塗布はCSP （またタワーと呼ばれるheliostats、）、集中されたphotovoltaics (CPV)、衛星アンテナまたはレーダーの皿のような二重軸線の太陽追跡者、です。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいます。
太陽追跡者の二重軸線のたくさんドライブは二重軸線の太陽追跡の適用の完全な解決です。
衛星アンテナで加えられるたくさんドライブ
| 製品名 | SDE7回転ドライブ |
| 出力トルク | 980 N.m;723 ft.lbs |
| 最大出力のトルク | 1938 N.m;1429 ft.lbs |
| 時のトルクを傾けること | 7000 N.m;5163 ft.lbs |
| トルクの保持 | 13200 N.m;9736 ft.lbs |
| 静的な軸評価 | 133.20 kN;29943のlb |
| 静的な放射状の評価 | 53 kN;11977のlb |
| 動的軸評価 | 31.90 kN;7171のlb |
| 動的放射状の評価 | 27.91 kN;6274のlb |
| モーター代わり | 12V/24Vモーター;ステッピング モーター;ブラシレス モーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業機械 |
| 太陽系の平方メートル | 30 ㎡ |
性能のテーブル
| モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
| N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
| 3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 157のkg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 682のkg |
Applicatons
二重軸線の太陽能力別クラス編成制度
精密機械
CPV
皿
衛星アンテナ
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2. 異なったタイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できます。
3. RALコードに基づく異なった色は利用できます;私達の標準的な色はRAL 9006です。
