起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE14」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 330~360/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 1ヶ月あたりの2000年のPCS |
モデル: | SE14 | トルクの保持: | 54200 Nm |
---|---|---|---|
トルクを傾けること: | 68000 Nm | 出力トルク: | 6550 Nm |
軸負荷: | 680 KN | 根本的な負荷: | 230 kN |
証明書: | ISO9001、CE | 描いた: | 利用可能 |
ハイライト: | 油圧たくさんモーター,太陽追跡者ドライブ |

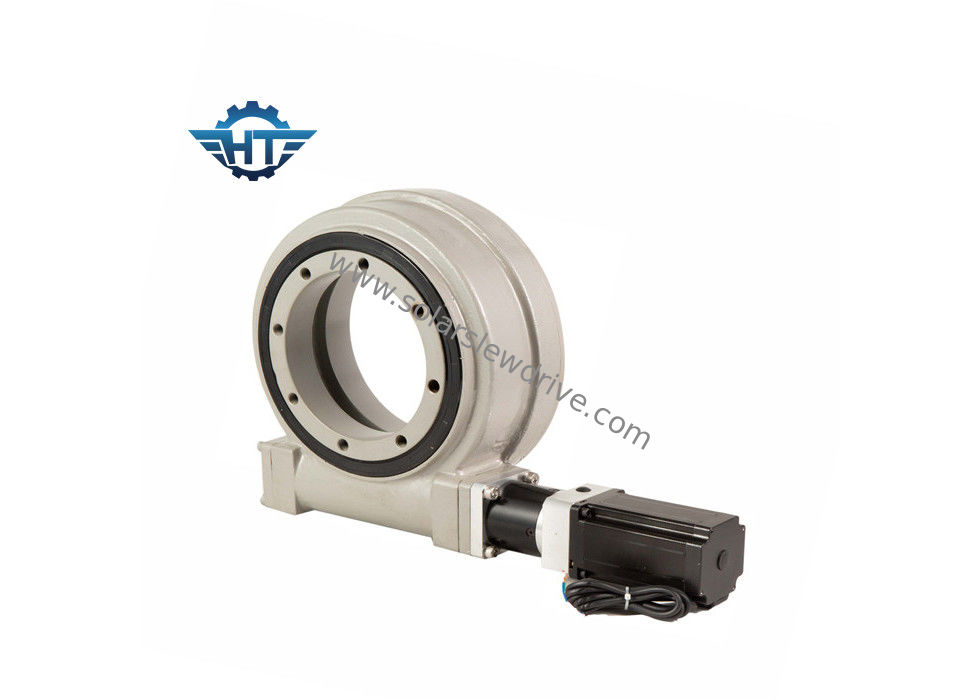

太陽能力別クラス編成制度のための高力ボルトが付いているSeシリーズみみずギヤたくさんドライブ
製品の説明
回転軸受け、技術として回転リング軸受けは、より多くの回転ドライブ使用していますギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を改良しました
これはより大きい強さ、効率および耐久性の歯の約束の結果を高めました。回転ドライブは横のみみずがみみずの糸の数とみみずギヤまたはギヤの歯の数間の関係によってシャフトの速度の比率決まる標準的なみみずの技術を使用します。
SEシリーズのPerformace
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1つ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
たくさんドライブの取付け
1.Clean溶接、電流を通すこと、残余、土、等からの据付、例えば。
2.Liftアイ ボルトが付いているたくさんドライブ。
3.Theたくさんドライブは荷を下された状態に取付けられます。
4.The続くプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれます。
糸への5.Apply糸ロックの液体。
適切な部品を十分に要求する糸のギャップの6.Lay糸ロックの液体。
7.Preload斜めのボルト。ボルトが順にトルクをいかにの斜めに得るか次スケッチの一般的なパターンを見て下さい。内部か外リングから始めて下さい。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをして下さい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返して下さい。最終的に斜めにきつく締まるトルクの100%へのトルク。
完全の1.Firstトルクの内部か外リングは、それから他のリングをします。
ねじがきつく締められたり、静止した構造のそれに永久に示します2.Onceはネジ山の位置を。ネジ山がほどかなかったことをことを確かめるのに点検の間にこれが後で使用されます。
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用があります。
典型的な振動ドライブ塗布は含んでいますが、限られません:
1.Solar追跡者
2.Windタービン
3.Men's上昇
4.Hydraulic機械類
5.Telehandler
6.Excavatorデリック
7.Lift
8.Crane
9.Drilling装置
10.Military装置
