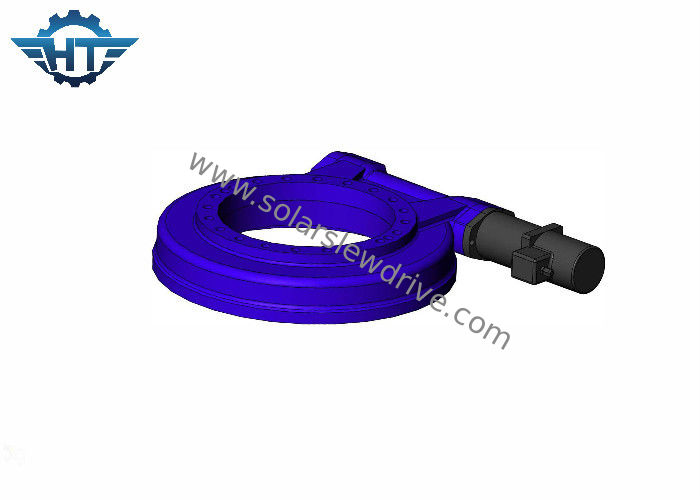

革新的で、費用効果が大きい回転ドライブの提供
 |
| 起源の場所: | 中国 |
| ブランド名: | HangTuo |
| 証明: | CE, ISO9001 |
| モデル番号: | SDE7」 |
| 最小注文数量: | 1 部分 |
|---|---|
| 価格: | USD 398~456/ pc |
| パッケージの詳細: | 合板ボックス |
| 受渡し時間: | 15~45 日 |
| 支払条件: | / TのL / CのTは、ウェスタンユニオン |
| 供給の能力: | 1ヶ月あたりの2000年のPCS |
| 材料: | 50Mn、42CrMo | モデル: | SDE7」 |
|---|---|---|---|
| ギヤ比率: | 57:1 | 定格出力のトルク: | 2000 Nm |
| トルクの保持: | 13500 Nm | トルクを傾けること: | 13200 Nm |
| 効率: | 40% | 適用: | 太陽場所 |
| ハイライト: | 太陽能力別クラス編成制度のための回転ドライブ,太陽追跡者ドライブ |
||
PV、CPVおよびCSPの太陽場所のための24V惑星の変速機が付いている単一の軸線のたくさんドライブ
記述
2つのSEの回転ドライブはシステムに取付けられ、同時に回る方位角および高度の方向を達成できる。
非常に携帯用、有効な回転ドライブの使用は産業軍隊の適用か住宅の変化に非常に有用である場合もある。有効な太陽世代別システムを作り出すためには、SEの回転ドライブは設計され、造られ、そしてテストされた。
SEの回転ドライブはPVのパネルからエネルギー コレクションの効率を高めることでかなり貢献する太陽能力別クラス編成制度を信じられる使用した。割り当てるのに高度の精密な制御のために1つの太陽能力別クラス編成制度で2つのSEの回転ドライブを使用すれば可能性としては固定PVの太陽系のエネルギー収穫を倍増するために日曜日の追跡に関連するパネルの方位角の角度は報告される。
SEシリーズ回転ドライブの技術的なデータ
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
| 製品名 | 43Nm 24Vdcギヤ モーターを搭載するSE17回転ドライブ |
| 出力トルク | 9400 N.m |
| 時のトルクを傾けること | 135600 N.m |
| トルクの保持 | 65040 N.m |
| 静的な軸評価 | 980 kN |
| 静的な放射状の評価 | 390 kN |
| 動的軸評価 | 490 kN |
| 動的放射状の評価 | 245 kN |
| モーター代わり | 380V/220V ACモーター、DCモーター |
| プロダクト様式 | 二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー |
| 適用特徴 | 太陽能力別クラス編成制度、産業Machiner |
Applicatons
二重軸線の回転ドライブのための共通の回転ドライブ塗布は二重軸線の太陽追跡者、heliostatsおよび集中されたphotovoltaics （CPV）のような、および衛星またはレーダーの皿である。他の適用は自動車上昇、ロボティック腕のポジシァヨナーおよび段階装置を含んでいる。
