起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | SE14」 |
最小注文数量: | 1 部分 |
---|---|
価格: | USD 410~510/Piece ~360/ pc |
パッケージの詳細: | 合板ボックス |
受渡し時間: | 15~45 日 |
支払条件: | / TのL / CのTは、ウェスタンユニオン |
供給の能力: | 月額500個 |
モデル: | 14 インチ | トルクの保持: | 54200 Nm |
---|---|---|---|
トルクを傾けること: | 68000 Nm | 出力トルク: | 6550 Nm |
軸負荷: | 680 KN | 根本的な負荷: | 230 kN |
証明書: | ISO9001、CE | 描いた: | 利用可能 |
品質保証: | 5年 | 自己ロック: | はい |
ハイライト: | みみずギヤ回転リング,みみずギヤ モーター |

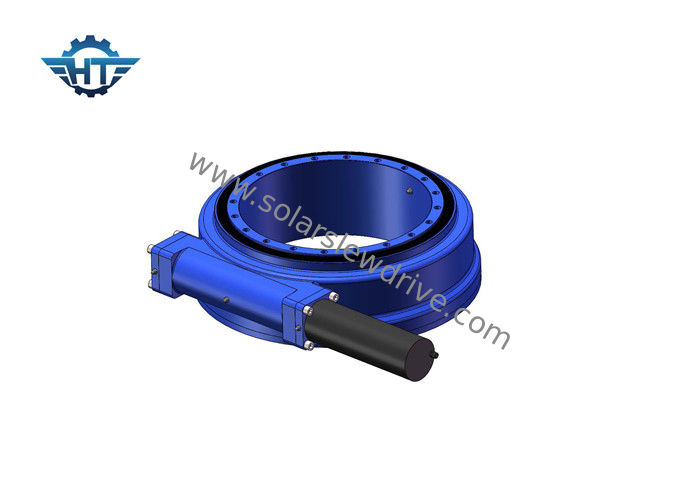

太陽能力別クラス編成制度のための電動機そしてギヤ ボックスによるみみずギヤたくさんドライブDrived
製品の説明
また回転リング軸受けと呼ばれる回転ドライブは、非常に低速の大きい軸負荷に抗することできる一種のプロダクトです。そしてタイプによってまた時を傾けることを吸収するためにうってつけでであって下さい。回転リングはリングが造られた鋼鉄からなされ、堅くされた球トラックがまた実行される産業モデルで利用できます。技術が改良したので、より多くの回転ドライブはギヤのより多くの歯を従事させるためにみみずが形づく砂時計みみずの技術を使用しています。これはより大きい強さ、効率および耐久性の歯の約束の結果を高めました。回転ドライブは横のみみずがみみずの糸の数とみみずギヤまたはギヤの歯の数間の関係によってシャフトの速度の比率決まる標準的なみみずの技術を使用します。それらは掘削機のような太陽企業そして移動式適用のような特定の企業のための標準化されたプロダクトです。みみずは電動機か油圧モーターによって付加的なプラネタリ・ギア箱、みみずのギヤ ボックス等によって結合されてかどうか動力を与えられます。
SEシリーズのPerformace
モデル | 比率 | 定格出力のトルク(N.m) | 傾けますトルク(N.m)を | 保持しますトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
1つ | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
たくさんドライブの取付け
1. 溶接、電流を通すこと、残余、土、等から据付を、例えば取除いて下さい。
2. アイ ボルトが付いているたくさんドライブを持ち上げて下さい。
3. たくさんドライブは荷を下された状態に取付けられます。
4. 次のプロシージャは力をきつく締めるボルト間の偏差を避けるために続かれます。
5. 糸に糸ロックの液体を加えて下さい。
6. 適切な部品を十分に要求する糸のギャップに糸ロックの液体を置いて下さい。
7. ボルトを斜めに前もって積んで下さい。ボルトが順にトルクをいかにの斜めに得るか次スケッチの一般的なパターンを見て下さい。内部か外リングから始めて下さい。トルクをきつく締めることの30%にすべてのボルトの斜めにtorqueingをして下さい。それからトルクをきつく締めることの80%にトルクを斜めに繰り返して下さい。最終的に斜めにきつく締まるトルクの100%へのトルク。
1. 最初完全にトルクの内部か外リングは、それから他のリングをします。
2. ねじがきつく締められたら、永久に静止した構造のそれにネジ山の位置に印を付けて下さい。ネジ山がほどかなかったことをことを確かめるのに点検の間にこれが後で使用されます。
負荷が力および回転トルクを維持するように要求する適用のためにうってつけであるので回転式ドライブが使用することができる第一次多くの適用があります。
典型的な振動ドライブ塗布は含んでいますが、限られません:太陽追跡者、風力、人の上昇、油圧機械類、telehandler、掘削機のデリック、上昇、クレーン、鋭い装置、軍装置。
