みみずギヤ封じられた家が付いている二重軸線のたくさんドライブおよびPVの追跡者のための小さいバックラッシュ

Name: みみずギヤ封じられた家が付いている二重軸線のたくさんドライブおよびPVの追跡者のための小さいバックラッシュ
Brand: HangTuo
SKU: SDE7」
Price: 300 USD
Availability: InStock
Rating: 4.9 (166 reviews)

商品の詳細:

起源の場所:	中国
ブランド名:	HangTuo
証明:	CE, ISO9001
モデル番号:	SDE7」

お支払配送条件:

最小注文数量:	1 部分
価格:	USD 300~456/ pc
パッケージの詳細:	合板ボックス
受渡し時間:	15~45 日
支払条件:	/ TのL / CのTは、ウェスタンユニオン
供給の能力:	1ヶ月あたりの2000年のPCS

連絡先

詳細製品概要

材料:	50Mn、42CrMo	モデル:	SDE7」
ギヤ比率:	57:1	定格出力のトルク:	2000 Nm
トルクの保持:	13500 Nm	トルクを傾けること:	13200 Nm
効率:	40%	標準的な色:	RAL 9006
ハイライト:	回転リングドライブ , みみずドライブモーター

封じられた家が付いている二重軸線みみずギヤ回転ドライブおよびPVの追跡者のための小さいバックラッシュ

記述

回転ドライブか回転軸受けは普通重いの支える遅回転負荷、頻繁に横のプラットホーム、振動yarder、または慣習的なクレーンのような横軸線の太陽能力別クラス編成制度の風表面仕上げのプラットホームである回転部品。回転ドライブはから囲む二重軸線のたくさんドライブによってが二重軸線の太陽追跡の適用の完全な解決であるみみず、ギヤを、家等の太陽追跡者を成っている。

二重軸線のたくさんドライブにたくさんドライブが付いている3つのタイプ解決がある:

一般に、容易なブラケットの構造のため、sdeのたくさんドライブは完全な解決であるが、他の2つはまた非常に普及している。

2つのSEのたくさんドライブ
1つのSEのたくさんドライブおよび1 VEのたくさんドライブ

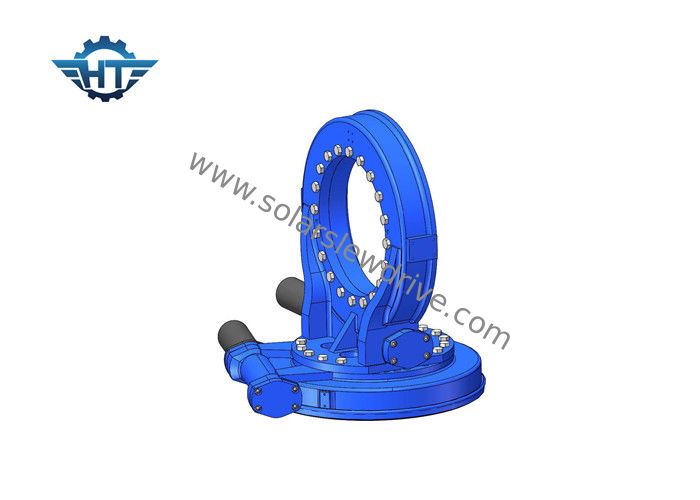

みみずギヤ封じられた家が付いている二重軸線のたくさんドライブおよびPVの追跡者のための小さいバックラッシュ 0

PVの能力別クラス編成制度で加えられるたくさんドライブ

製品名	SDE7回転ドライブ
出力トルク	980 N.m;723 ft.lbs
最大出力のトルク	1938 N.m;1429 ft.lbs
時のトルクを傾けること	7000 N.m;5163 ft.lbs
トルクの保持	13200 N.m;9736 ft.lbs
静的な軸評価	133.20 kN;29943のlb
静的な放射状の評価	53 kN;11977のlb
動的軸評価	31.90 kN;7171のlb
動的放射状の評価	27.91 kN;6274のlb
モーター代わり	12V/24Vモーター;ステッピングモーター;ブラシレスモーター
プロダクト様式	二重軸線;単一の軸線;CPV/HCPV;太陽皿;放物線;太陽タワー
適用特徴	太陽能力別クラス編成制度、産業機械
太陽系の平方メートル	30 ㎡

SDEのパフォーマンスパラメータ

モデル	比率	定格出力のトルク（N.m）	傾けるトルク（N.m）を	保持するトルク（N.m）を	軸負荷（kN）	放射状の負荷（kN）	効率	精密（°）	自動閉鎖	重量（kg）
3"	31:1	600	1500	5800	10	15	40%	≤0.1	はい	25
5"	37:1	800	6000	9200	16	27	40%	≤0.1	はい	34
7"	57:1	2000年	7500	13200	34	58	40%	≤0.1	はい	56
9"	61:1	4300	16000	27200	60	130	40%	≤0.1	はい	92
12"	78:1	5800	25000	40560	77	190	40%	≤0.1	はい	160
14"	85:1	6750	48000	44200	110	230	40%	≤0.1	はい	224
17"	102:1	9460	67000	53040	142	390	40%	≤0.1	はい	320
21"	125:1	16000	89000	65000	337	640	40%	≤0.1	はい	492
25"	150:1	21450	112000	89000	476	950	40%	≤0.1	はい	705
