起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE7 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 280/ pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
材料: | 50Mn、42CrMo | モデル: | VE7 |
---|---|---|---|
ギヤ比率: | 51:1 | 正常な出力トルク: | 5100 Nm |
トルクの保持: | 39 kNm | トルクを傾けること: | 5 KNm |
最高のトルク: | 7650 Nm | 標準的な色: | RAL 9006 |
ハイライト: | 単一の軸線の太陽たくさんドライブ,傾けられた能力別クラス編成制度の太陽たくさんドライブ,50Mn太陽たくさんドライブ |

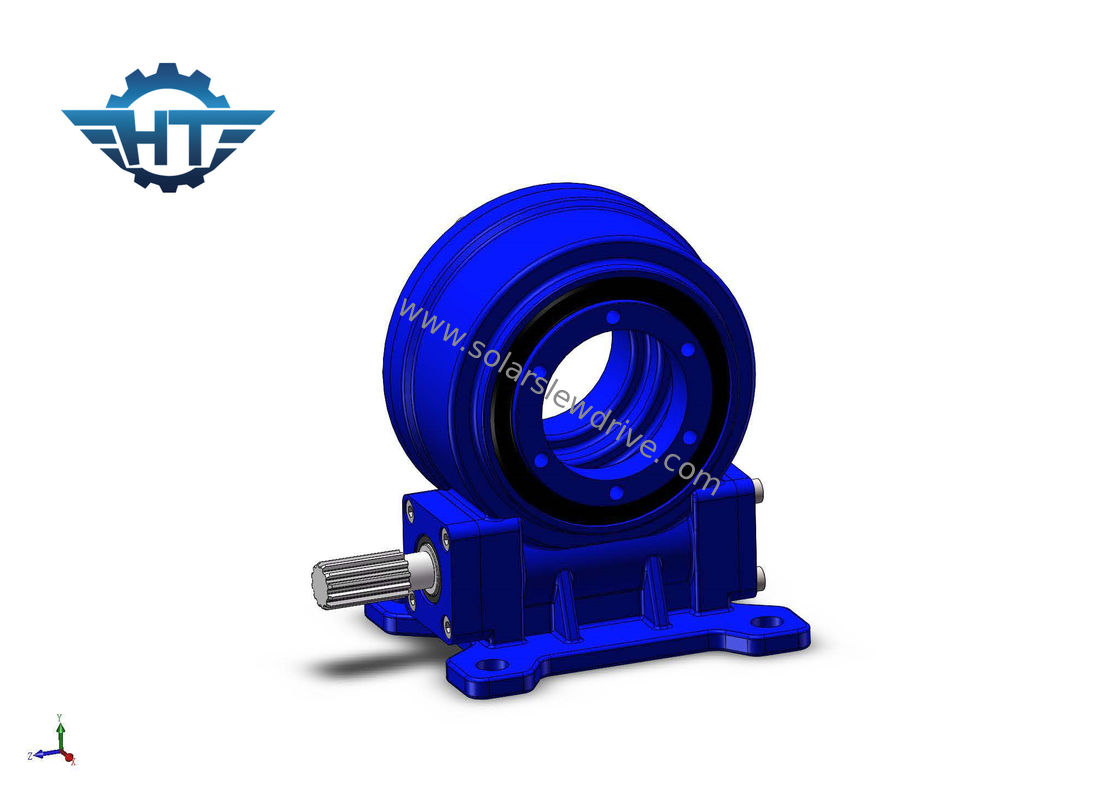

VE7傾けられた単一の軸線の太陽能力別クラス編成制度のための単一の軸線みみずギヤ回転ドライブ
記述
ブラケットを追跡する横の平面への取付角で斜めの単一軸線の回転軸線は取付けられ、1次元軸線のまわりで回る。回転軸線の方向は光起電モジュールのライト受け入れの表面が1次元方向で可能ように日光の入射角に垂直としてあるように、南北である。
利点
1. 太陽能力別クラス編成制度の安全を改善する高いbackholdingトルク
2. 360度の回転範囲
3. みみずドライブ内部を囲むこと
4. 高い負荷を保障する多歯接触
5. 自動閉鎖機能
特徴
1. 広範囲の軸力、放射状力、および時を転覆させることを送信できる低速条件の下の高いトルクの出力、
2. 螺旋形ギヤおよびみみずドライブ モード。よい経済、軸サイズの強い柔軟性
3. 封筒の砂時計みみず、複数の歯の接触、強いload-bearing容量
4. 高性能の密度比
5. 自動閉鎖性能または入力ブレーキを加えるため
6. 小さいすかし比率、便利な取付けおよび分解
7. 多様化させた出力形式
8. ギャップの価値を前もって調整し、機械に直接取付けなさい
9. IP66
VEシリーズの変数
モデル | 比率 | 定格出力のトルク(N.m) | 傾けるトルク(N.m)を | 保持するトルク(N.m)を | 軸負荷(kN) | 放射状の負荷(kN) | 効率 | 精密(°) | 自動閉鎖 | 重量(kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
注目:明細寸法および変数のために、私達の販売のデッサンを参照しなさい。
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
