起源の場所: | 中国 |
ブランド名: | HangTuo |
証明: | CE, ISO9001 |
モデル番号: | VE7」 |
最小注文数量: | 1部分 |
---|---|
価格: | USD 280~504 / pc |
パッケージの詳細: | 合板箱 |
受渡し時間: | 15~45日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの2000 PC |
材料: | 50Mn、42CrMo | モデル: | VE7」 |
---|---|---|---|
ギヤ比率: | 57:1 | 定格出力のトルク: | 1750 Nm |
トルクの保持: | 13200 Nm | トルクを傾けること: | 7000 Nm |
効率: | 40% | 標準的な色: | RAL 9006 |
ハイライト: | 縦の単一の軸線の回転ドライブ,1750 Nmの太陽回転ドライブ,パネル取り付けの回転ドライブを追跡する日曜日 |

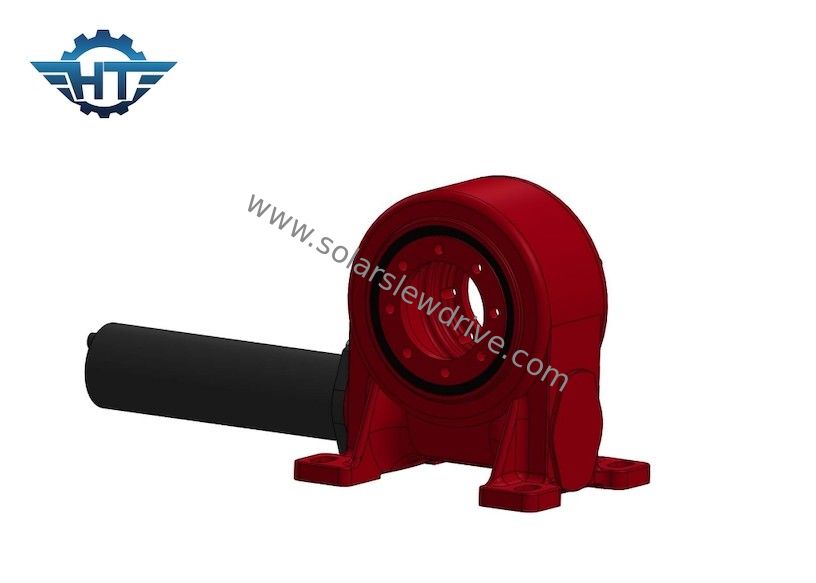

太陽電池パネルの土台の能力別クラス編成制度を追跡する日曜日の縦の単一の軸線の回転ドライブ
縦の単一の軸線の回転ドライブ記述
1. ぐらつかせたシャフトの螺旋形の歯車機構より密集している大きい伝達比率は得ることができる。
2. 2つの車輪の一致の歯の表面はライン接触にあり、忍耐容量はぐらつかせたシャフトの螺旋形の歯車機構のそれより大いに高い。
3. みみずギヤ回転ドライブは複数の歯一致ドライブ、従ってドライブは安定して、の騒音は小さいねじドライブと同等である。
4. それは自動閉鎖である。みみずの先行角度が一致ギヤ歯間の同等の摩擦角度よりより少しのとき、メカニズムに自動閉鎖特性があり、みみずだけがみみずを運転できるないみみずできる自動閉鎖を、すなわち逆転させるために達成。重機で使用される自動閉鎖みみずのメカニズムのような逆の自動閉鎖は安全保護の役割を担うことができる。
技術的なデータ
モデル | 比率 | 定格出力のトルク | トルクを傾けること | 軸負荷 | 放射状の負荷 | トルクの保持 | 効率 | 精密 | 自動閉鎖 | 重量 |
N.m | N.m | kN | kN | N.m | 程度 | はい | kg | |||
3" | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | はい | 13kg |
5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | はい | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | はい | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | はい | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | はい | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | はい | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | はい | 78のkg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | はい | 105のkg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | はい | 185のkg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | はい | 244のkg |
カスタマイズされたサービス
1. 異なった適用およびプロジェクトに基づく特別な設計
2.タイプのモーターは油圧モーター、ステッピング モーター、電気モーター等のような、一致できる。
3. RALコードに基づく色は利用できる;私達の標準的な色はRAL 9006である。
