| Brand Name: | HangTuo |
| Model Number: | SE3 " |
| MOQ: | 1部分 |
| 価格: | USD 100~1100/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

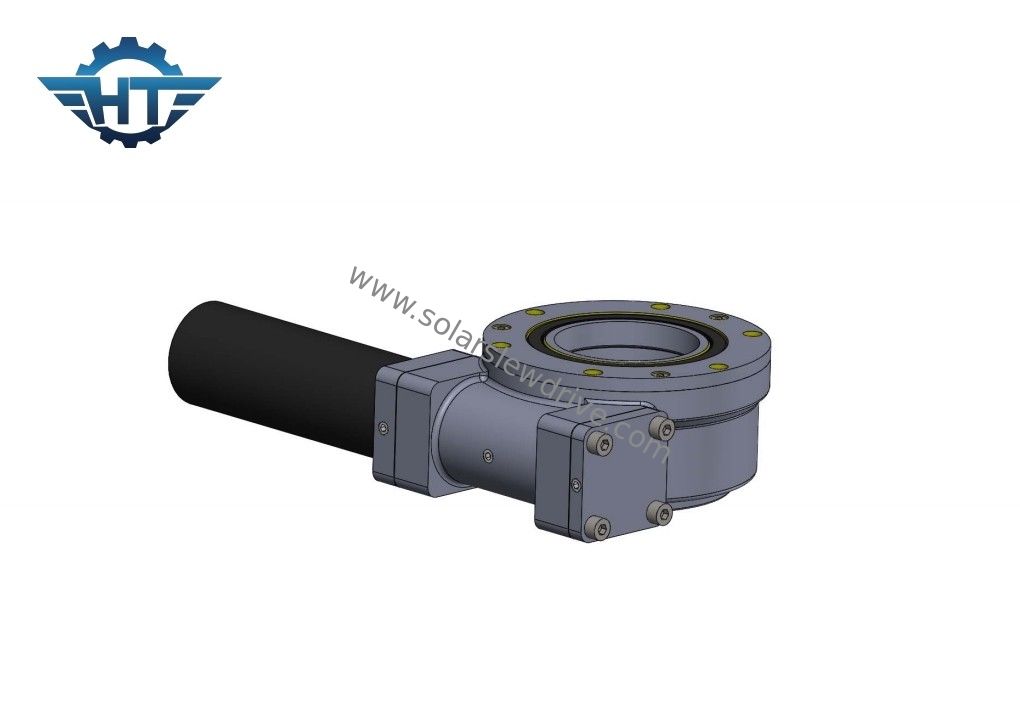

みみずギヤLingkageの太陽能力別クラス編成制度のための小型の回転リング軸受け
小型の回転リング軸受け記述
回転式減力剤は運転の動力源を統合する全円の回転式減速伝達メカニズムである。それは伝達従節およびメカニズムの付属品として回転軸受けを使用する。運転の源および包装および他のリングは伝達従節両方として使用され、回転軸受け自体が全円周の回転の関係である、および運転の動力源および主要な伝達部品それに回転、減速および運転の機能を統合するし、同時に単純構造があり、そして製造し、維持してが便利である普遍的な減速伝達メカニズムをように運転された可動部の関係の基盤は。
SEのたくさんリング ドライブの変数
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | はい | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | はい | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | はい | 12 |
| 7" | 57:1 | 2000年 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | はい | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | はい | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | はい | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | はい | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | はい | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | はい | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | はい | 204 |
利点
1. 回転を達成するためにみみずギヤを用いなさい速度でより遅くが、大いにより高い比率で入力トルクを拡大でき、そして高いトルクを要求する適用で使用される
2. 港のような屋外の粗い条件のために完全である等を採鉱する囲まれていた設計、IP66保護等級。
3. 自己ロックの特徴それに安全部品をする
4. 従って別のギヤ モーターを大きい伝達ギヤ比率を得るために付けることができ高いトルクと低速全単位を与える
