| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1部分 |
| 価格: | USD 100~400/ pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C、T/T、ウェスタン・ユニオン |

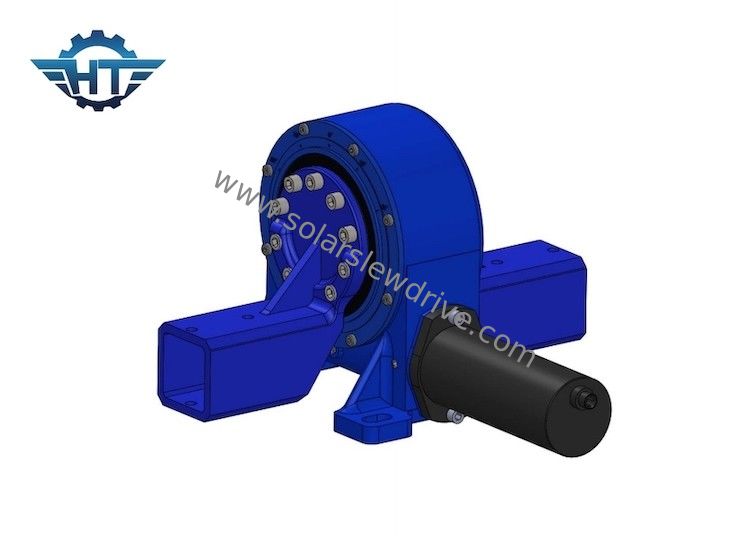

横の単一の軸線の太陽能力別クラス編成制度のための小型の頑丈なたくさんドライブ
頑丈なたくさんドライブ記述
HTの回転ドライブは高い回転トルクの放射状か軸負荷を扱うように設計されている変速機である。さらに、ドライブの中心で耐える回転リングはそれが高い片持梁または時の負荷に抗することを可能にする。「みみず」の鉛ねじの子孫は建設機械、製造業、軍装置および強さおよび精密が要求される他の多くの適用に、回転式ドライブある。
VEシリーズ回転ドライブのPerformace
| モデル | 比率 | 定格出力のトルク（N.m） | 傾けるトルク（N.m）を | 保持するトルク（N.m）を | 軸負荷（kN） | 放射状の負荷（kN） | 効率 | 精密（°） | 自動閉鎖 | 重量（kg） |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | はい | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | はい | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | はい | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | はい | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | はい | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | はい | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | はい | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | はい | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | はい | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | はい | 251 |
特徴
材料から完成品への、私達のみみずドライブは顧客の特別な条件に従って効率の追跡正確さのために設計され、テストされ、そして保証される。
回転ドライブは無制限の円周の回転および減速を実現および転覆力より大きい軸力、放射状力に抗できる。それは高精度な、密集した構造および大きい収容量の利点を楽しむ。
適用
回転ドライブの物理学はそれらに多くの適用のための多目的な解決をする。回転ドライブの作動中、軸動き、または軸線についての動き、放射状のトルクを発生させるために相互に作用している。この行為は縦ギヤの歯によって横のみみずの溝を一致させることによって起こる。回るとき、みみずギヤの軸動きは放射状ギヤに増幅されたトルク力を移す。みみずの糸の数およびギヤ相互作用の数は単位の速度の比率を定める。回転ドライブは高いトルクが精密な位置および回転正確さを作り出すことができる適用のために最も適する。この設計は単位を最低の整理と滑らかそして強力に動かせ続ける。
