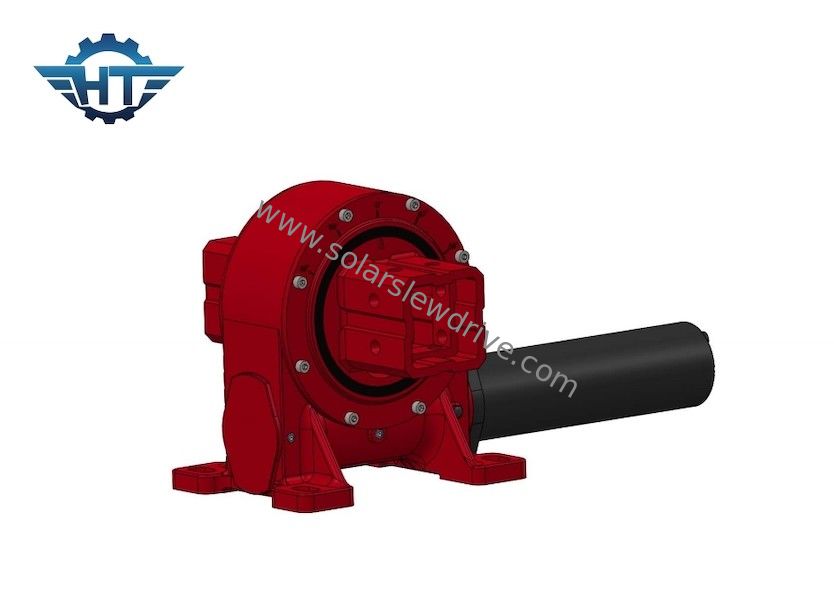

CSP および CPV 太陽光発電所用の単一軸包み込むウォーム スルー ドライブ 3 インチ

CSP および CPV 太陽光発電所用の単一軸包み込むウォーム スルー ドライブ 3 インチ

  • CSP および CPV 太陽光発電所用の単一軸包み込むウォーム スルー ドライブ 3 インチ
  • CSP および CPV 太陽光発電所用の単一軸包み込むウォーム スルー ドライブ 3 インチ
CSP および CPV 太陽光発電所用の単一軸包み込むウォーム スルー ドライブ 3 インチ
商品の詳細:
起源の場所: 中国
ブランド名: HangTuo
証明: CE, ISO9001
モデル番号: VE6」
お支払配送条件:
最小注文数量: 1部分
価格: USD 100~1100 / pc
パッケージの詳細: 合板箱
受渡し時間: 15~45日
支払条件: L/C、T/T、ウェスタン・ユニオン
供給の能力: 1ヶ月あたりの2000 PC
連絡先
詳細製品概要
タイプ: 回転ドライブ変速機 材料: 42CrMoか50Mn
保証: 5~10年 サイズ: 3インチから25インチ
タイプの歯: 複数の歯の接触 適用: CSPおよびCPVの太陽エネルギーの場所
色: 必要な顧客 モーター: 24V
ハイライト:

単軸エンベロープ ウォーム スルー ドライブ、50Mn エンベロープ ウォーム スルー ドライブ、3 インチエンベロープ ウォーム スルー ドライブ

,

50Mn Enveloping Worm Slew Drive

,

3 inch Enveloping Worm Slew Drive

CSPおよびCPV太陽光発電所用の単軸エンベロープウォームスルードライブ



旋回ドライブの説明



旋回ドライブはウォーム、ギア、ハウジング、モーター (電気または油圧) で構成されており、軸方向、半径方向、およびモーメントの負荷に対応するように設計されています。当社は、特に高精度が必要な用途向けに、高バックラッシのウォームギアスルードライブを開発しました。



VE 旋回ドライブの技術データ



モデル 定格出力トルク(N・m) 保持トルク(Nm) 傾斜トルク (Nm) アキシアル荷重(kN) ラジアル荷重(kN) 精度(度) 精度 IP 使用温度(℃) セルフロック 重量(kg)
3" 600 1800 1500 22 15 31:1 40% ≤0.10 66 -40~+120 はい 12kg
5" 800 9200 5000 16 27 37:1 40% ≤0.10 66 -40~+120 はい 18kg
7" 1750年 13200 7000 34 58 57:1 40% ≤0.10 66 -40~+120 はい 32kg
8インチ 2250 20400 11200 50 80 51:1 40% ≤0.10 66 -40~+120 はい 28kg
9インチ 4300 30800 16000 60 130 61:1 40% ≤0.10 66 -40~+120 はい 52kg
12インチ 5600 40560 25000 77 190 78:1 40% ≤0.10 66 -40~+120 はい 65kg
14" 6750 44200 48000 110 230 85:1 40% ≤0.10 66 -40~+120 はい 88kg
17インチ 9460 53040 67000 142 390 102:1 40% ≤0.10 66 -40~+120 はい 135kg
21" 16000 65000 89000 337 640 125:1 40% ≤0.10 66 -40~+120 はい 192kg
25インチ 21450 89000 112000 476 950 150:1 40% ≤0.10 66 -40~+120 はい 251kg




旋回ドライブの特長



1. 砂時計 (二重エンベロープ) ワーム技術を採用し、負荷、効率、精度を向上させます。

2. さまざまな駆動スタイル、モデル サイズ、性能範囲、シーリング オプション、取り付け特性を製造します。

3. 直径75mmから800mmまでの標準モデルサイズ。

4. バックラッシ、バックラッシがほぼゼロ

5. セルフロック



その他のオプション



1. 減速比 31:1 ~ 150:1

2. 水平、垂直、または複数軸の組み合わせでの取り付け

3. シングルワームまたはダブルワーム

4. 電動または油圧モーターのオプション

5. ハウジング: オープンまたはクローズ

6. カスタマイズされた入力構成

7. アプリケーション要件に応じたカスタム設計
