| Brand Name: | HangTuo |
| Model Number: | VE9」 |
| MOQ: | 1本 |
| 価格: | USD 280~504 / pc |
| Delivery Time: | 15~45日 |
| Payment Terms: | L/C,T/T,ウェスタンユニオン |

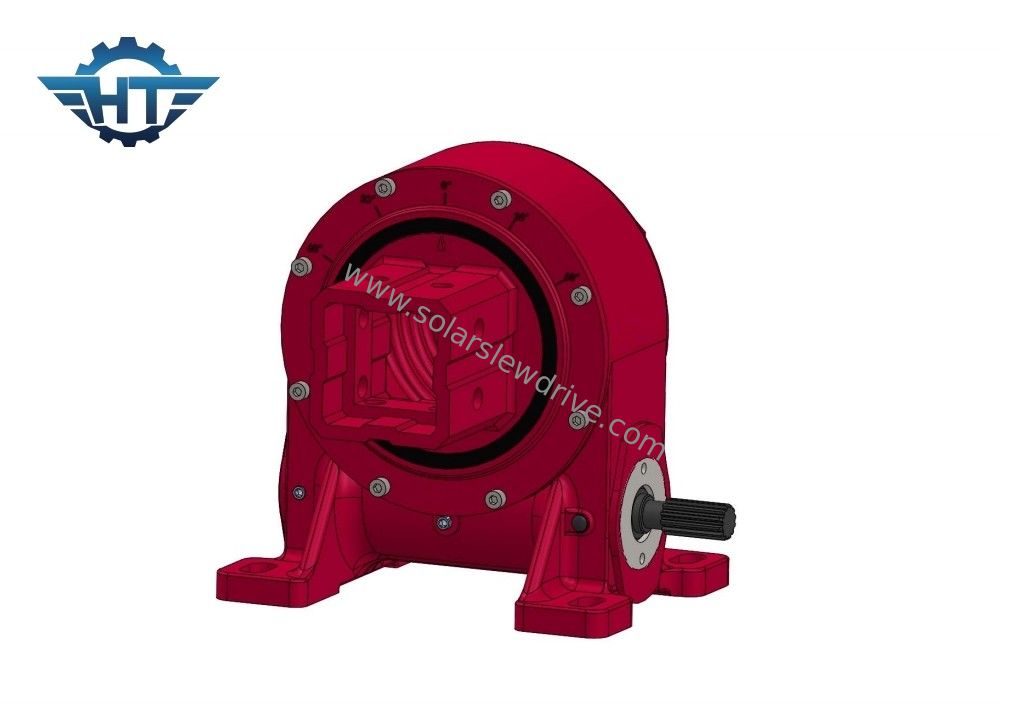

ソーラー・トラッキング・システム用 12×12 メイン・トルク付き 9'' スリーブ・ドライブ・ギアボックス
9' スリーブ駆動ギアボックス記述
太陽電池追跡スウィイングドライブは,太陽光発電システム用に特別に設計された機械装置である.日光パネル や 鏡 の 移動 や 位置 を 容易 に する ため,日 の 間 に 日光 に 晒さ れる 可能性 を 最大 に するこの駆動装置は,ギアボックスと回転メカニズムで構成され,太陽の動きを正確に継続的に追跡できます.
VEシリーズのパラメータ
| モデル | 割合 | 定数出力トルク (N.m) | 傾きトルク (N.m) | 保持トルク (N.m) | 軸負荷 (kN) | 放射線負荷 (kN) | 効率性 | 精度 (°) | 自動ロック | 体重 (kg) |
| 3cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | そうだ | 12 |
| 5インチ | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | そうだ | 18 |
| 7インチ | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | そうだ | 32 |
| 8インチ | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | そうだ | 28 |
| 9インチ | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | そうだ | 52 |
| 12インチ | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | そうだ | 65 |
| 14インチ | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | そうだ | 88 |
| 17インチ | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | そうだ | 135 |
| 21インチ | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | そうだ | 192 |
| 25インチ | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | そうだ | 251 |
利点
1太陽電池追跡システムの安全性を向上させる
2. ソフトウェア制御システムのマルチ機能の場合,内部でハードストップ
3内部にワームドライブを包み込む
4. 高い負荷を確保するために複数の歯の接触
5自動ロック機能
注:上記の寸法やパラメータは更新または調整されることがあります.詳細な寸法やパラメータについては,当社の販売図を参照してください.
申請
ソーラー・トラッキング・システム: スウィイング・ドライブは,太陽光パネルや鏡を太陽に向けることで太陽光エネルギーの捕獲を最大化することを目的とする太陽光トラッキング・システムで広く使用されています.スウィーニング ドライブ は,太陽 の 動き を 精密に 継続 的 に 追跡 する こと が でき ますエネルギー出力を最適化します
